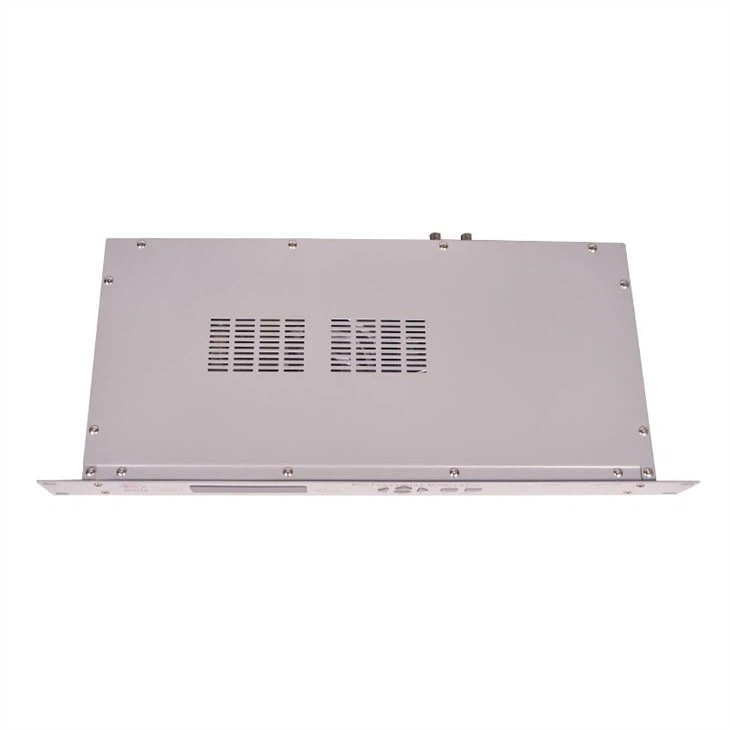

Modulador ágil AH-802E
Modulador ágil AH-802E
Descripción del producto
El modulador ágil AH-802E tiene un chasis montado en rack de 4RU con un combinador activo incorporado que elimina el cableado innecesario y el problema de conexión potencial y asegura un alto nivel de salida.

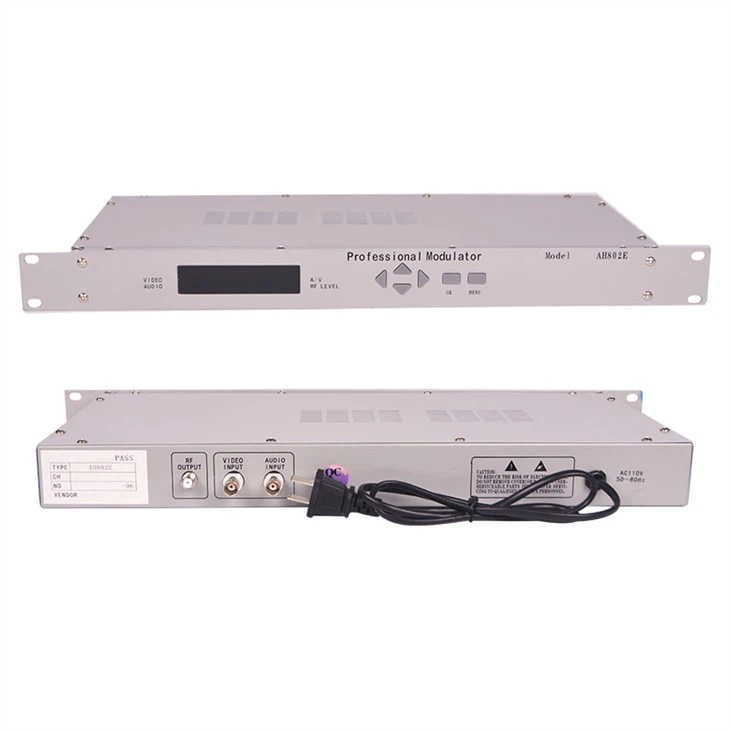

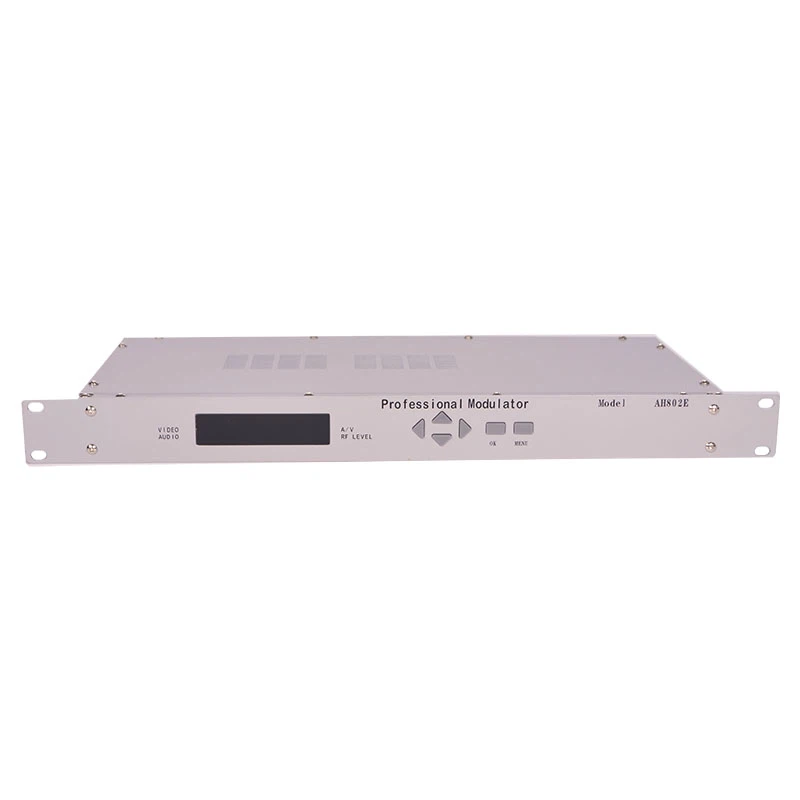

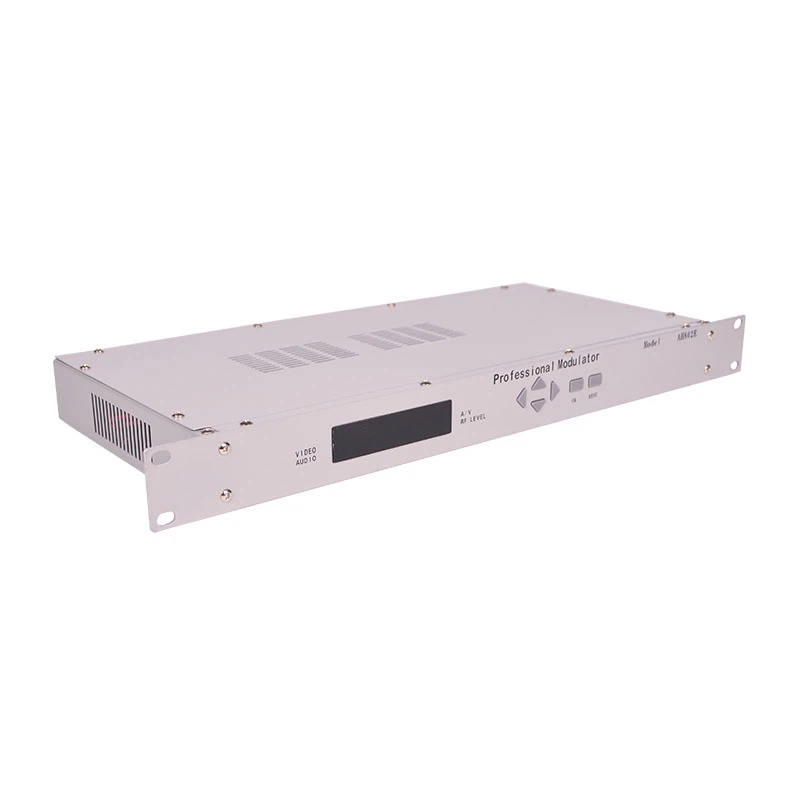

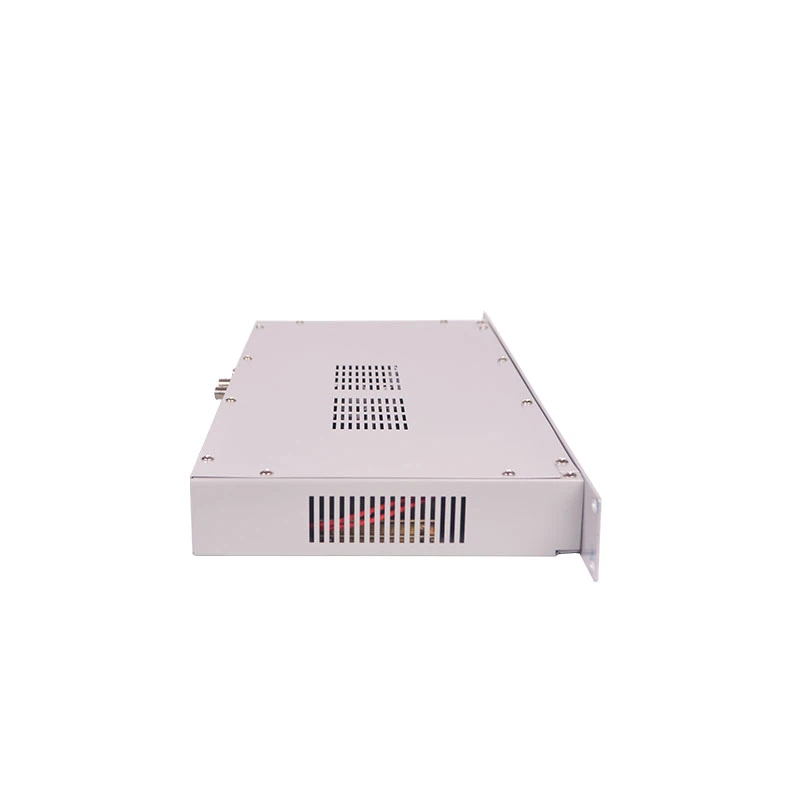

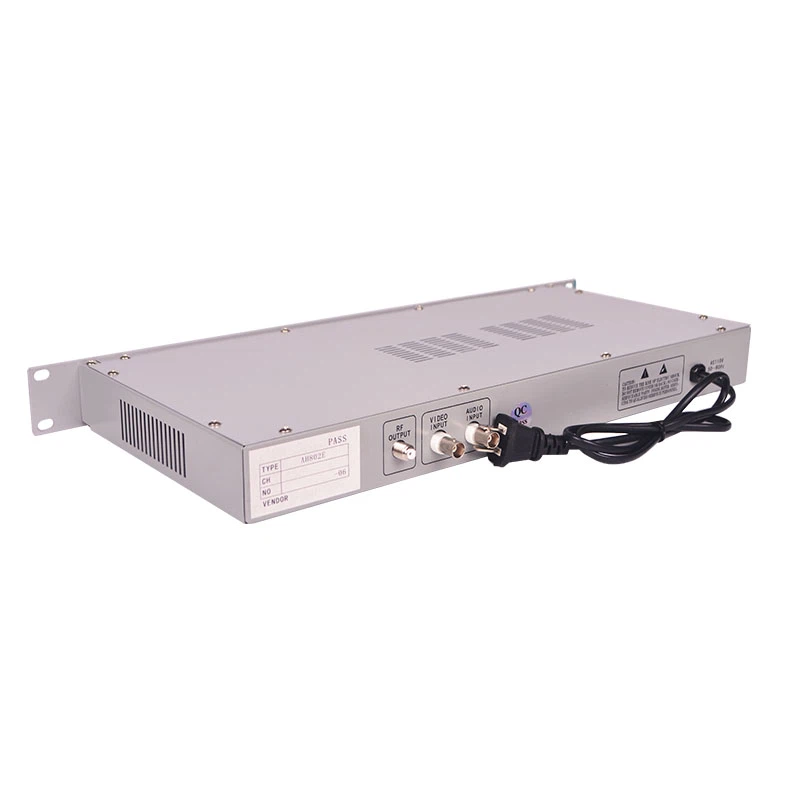

Imágenes detalladas
Características clave
Rango de frecuencia de 45 ～ 870MHz
Pantalla LED de 5 dígitos
Masterización de bus I2C
Componente de GaAs utilizado
Tablero de control del panel frontal para ajustar la frecuencia, el nivel de modulación, la relación A / V, el volumen, el nivel de la señal de RF a través de la pantalla LCD girando las teclas
Alto C / N, confiable y fácil de operar
Especificación
| RF | |
| Rango de frecuencia | 49,75 MHz a 847,25 MHz |
| Estabilidad de frecuencia | 5 KHz |
| Nivel de salida | 110 dB μV máx. |
| Rango de ajuste de nivel | ≥20 dB (132 niveles ajustables) |
| Impedancia de salida | 75Ω |
| Salida espuria | -60 dB |
| Pérdida de retorno de salida | 14 dB |
| Canal adyacente | 70 dB (mínimo 65dB) |
| C / N en banda | 68 dBmin 65dB) |
| Fuera de banda | 60 dBmin 62dB) |
| SI | |
| Frecuencia de salida de imagen / IF | 38,00 MHz |
| IF / Nivel de salida de imagen | 85 dB μV |
| Frecuencia auditiva IF | 31,5 MHz |
| Relación de portadora A / V | -10 a -20 dB (10 niveles ajustables) |
| Vídeo | |
| Nivel de entrada de video estándar | 1.0V p-p |
| Impedancia de entrada de video | 75Ω |
| Video S / N | 50 dB |
| Respuesta en video | 1,5 dB |
| Ganancia diferencial | 2.5% |
| Fase diferencial | 2.5° |
| Retardo de luminancia de crominancia | 40 nS |
| Sujeción de video | 25dB |
| Nivel de modulación de video | 87.5% |
| Nivel de modulación | 87,5% (132 niveles ajustables) |
| Audio | |
| Rango de nivel de entrada | +5 a +25dBmV |
| Impedancia de entrada | GG gt; 10 KΩ |
| Respuesta frecuente | 1,5 dB |
| Audio S / N | 52 dB |
| Distorsión de audio | 0.4% |
| Frecuencia de audio | 6,50 MHz ± 500 Hz |
| Desviación máxima de frecuencia de audio | 50 kHz |
| Pre-énfasis | 50μs |
| Desviación de la modulación de audio | 132 nivel ajustable |
| General | |
| Poder | 220V.AC/50 Hz |
| Dimensión | 19" (W) × 12.6" (D) × 1.75" (H) |
| temperatura de operacion | -10+40 |
| Peso | Alrededor de 3,5 kg |
Información de la empresa
Preguntas más frecuentes
1. ¿Qué pasa con el plazo de entrega?
Básicamente, si está en stock, enviamos los productos dentro de los 3 a 5 días hábiles posteriores a la confirmación del depósito. Si no es así, el plazo de entrega depende.
2. ¿Qué tal el envío?
Cuando el paquete es pequeño, generalmente elegimos FedEx, DHL, TNT y UPS, y así sucesivamente, mientras que los productos tienen un gran peso y volumen, sugerimos usar envío aéreo o marítimo.
3. ¿Cómo puedo realizar un pedido?
(1) Se acuerda la negociación del precio y las especificaciones del producto.
(2) La factura proforma se enviará para su confirmación.
(3) Después del acuerdo sobre la factura proforma, el cliente realiza el depósito.
(4) La fabricación se iniciará tan pronto como nuestro banco confirme el pago.
(5) Envíe la mercancía dentro del plazo de entrega acordado.
