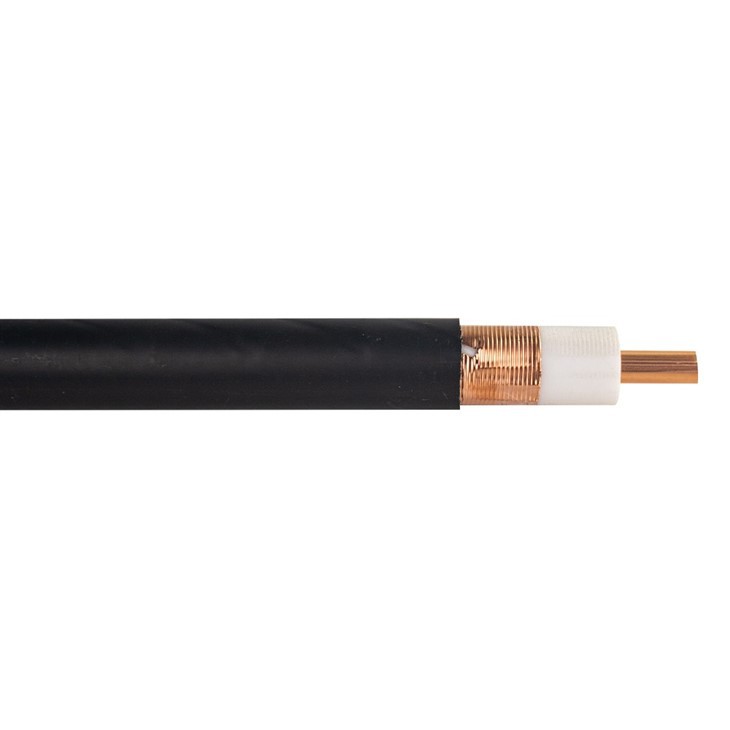

Cable de 50 ohmios con fugas

Construcción Específicoficatión(mm)

1/2"C

7/8"C

1-1/4"C

1-5/8"C

① Conductor interno

1\/2 "C: aluminio revestido de cobre 7\/8" C: tubo de cobre liso

1-1\/4 "c, 1-5\/8" C: tubo de cobre corrugado helicoidal

4.80±0.05

9.30±0.20

13.00±0.20

17.80±0.30

② dieléctrico

Espuma PE

12.30±0.20

22.80±0.30

32.50±0.30

42.80±0.30

③ Conductor externo

Lámina de cobre superpuesta

13.00±0.40

23.50±0.50

33.20±0.50

43.80±0.50

④ Chaqueta

PE o LSZH

15.50±0.40

27.00±0.50

37.20±0.50

47.60±0.50

Eléctrico Característicatics Y mecánico y ambiental Características

Impedancia característica (Ω)

50±2

50±2

50±2

50±2

Velocidad de propagación (%)

88

89

89

89

Capacitancia (PF\/m)

76.0

75.0

75.0

75.0

Resistencia a aislamiento, min (mΩ • km)

10000

10000

10000

10000

Voltaje de prueba de chispa de chaqueta [KV (AC)]

8

8

10

10

Voltaje de aislamiento [KV (DC, 1min)]

6

10

10

15

Frecuencia de operación (MHz)

5-2700

5-2700

5-2700

5-2700

Frecuencia de funcionamiento óptima (MHz)

700-2700

700-2700

700-2700

700-2700

Frecuencia operativa prohibida (MHz)

1085-1150

1085-1150

1085-1150

1085-1150

2170-2300

2170-2300

2170-2300

2170-2300

Vswr max

75-150 mhz

1.30

1.30

1.30

1.30

300-500 mhz

1.30

1.30

1.30

1.30

800-960 mhz

1.30

1.30

1.30

1.30

1700-2025 mhz

1.40

1.30

1.30

1.30

2110-2170 mhz

1.40

1.30

1.30

1.30

2300-2400 mhz

1.40

1.30

1.30

1.30

2500-2700 mhz

1.40

1.30

1.30

1.30

Radio de flexión simple (mm)

75

150

200

400

Radio de flexión repetido (mm)

150

250

400

500

Torque de flexión (N • M)

13.5

14.9

15.5

16.0

Resistencia a la tracción (n)

1000

1490

1550

3300

Distancia fija recomendada (M)

0.8-1

0.8-1

0.8-1

0.8-1

Distancia a la pared Min (mm)

50

50

50

50

Temperatura de instalación (grado)

Orina

-40~+60

-40~+60

-40~+60

-40~+60

Lszh

-20~+60

-20~+60

-20~+60

-20~+60

Temperatura de funcionamiento (grado)

Orina

-55~+85

-55~+85

-55~+85

-55~+85

Lszh

-30~+80

-30~+80

-30~+80

-30~+80

Atenuación(db/100m) & Enganche Pérdida(2m,50%/95%) @ 20 grados

Frecuencia, MHz

DB DB

DB DB

DB DB

DB DB

75

/ /

1.1 64/75

0.7 62/73

0.6 62/73

100

/ /

1.2 60/70

0.8 58/68

0.7 58/68

150

/ /

1.5 66/78

1.0 64/74

0.9 64/74

350

/ /

2.4 76/88

1.6 76/88

1.3 76/90

450

/ /

2.8 82/89

1.9 80/90

1.5 78/88

800

7.2 69/73

3.8 71/74

2.6 71/74

2.1 70/73

900

7.7 68/72

4.1 69/72

2.8 69/72

2.3 69/72

960

8.3 68/71

4.3 69/71

2.9 68/71

2.4 68/71

1800

11.5 65/68

6.5 64/68

4.5 64/68

3.6 64/68

1900

12.3 66/68

6.9 64/68

4.7 64/68

3.9 63/68

2000

12.8 67/70

7.2 63/67

5.0 63/67

4.1 63/67

2100

/ /

7.5 63/68

5.2 63/68

4.3 63/68

2400

15.5 63/66

8.5 62/66

6.2 62/66

5.0 62/66

2600

16.1 64/67

8.9 61/65

7.0 61/65

5.6 61/65

2620

17.2 65/68

9.4 62/66

7.2 61/65

5.8 61/65

2700

18.0 65/69

10.5 62/66

7.6 62/66

6.3 60/66
