Modulador IP a Dvb-t
Requisito de conexión a tierra La buena conexión a tierra de todos los módulos de función es la base de la fiabilidad y estabilidad de los dispositivos. Además, son la garantía más importante de protección contra rayos y rechazo de interferencias. Por lo tanto, el sistema debe seguir esta regla. El conductor exterior y la capa de aislamiento de los cables coaxiales deben mantener una conducción eléctrica adecuada con la carcasa metálica del dispositivo. El conductor de conexión a tierra debe adoptar un conductor de cobre para reducir la impedancia de alta frecuencia, y el cable de conexión a tierra debe ser lo más grueso y corto posible. Los usuarios deben asegurarse de que los 2 extremos del cable de conexión a tierra estén bien conducidos y sean antioxidantes. Está prohibido utilizar cualquier otro dispositivo como parte del circuito eléctrico de conexión a tierra. El área de conducción entre el cable de conexión a tierra y el marco del dispositivo no debe ser inferior a 25 mm2.

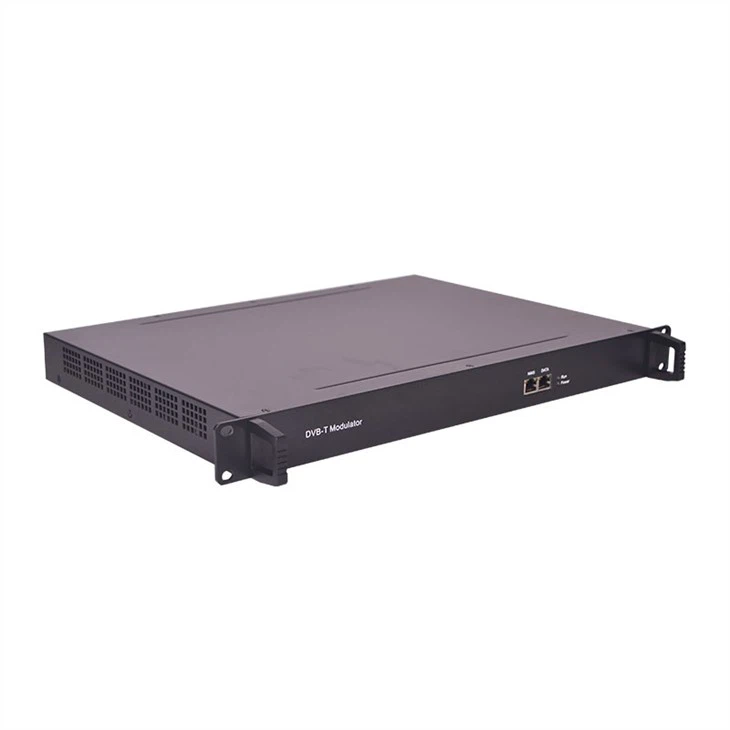

Modulador de IP a DVB-T
El modulador IP to DVB-T es un dispositivo todo en uno desarrollado por nosotros. Tiene 8 canales de multiplexación y 8 canales de modulación DVB-T, y admite una entrada IP máxima de 1024 a través del puerto GE y salida de 8 portadoras no adyacentes (50MHz ~ 960MHz) a través de la interfaz de salida RF. El dispositivo también se caracteriza por su alto nivel integrado, alto rendimiento y bajo costo. Esto es muy adaptable al sistema de transmisión DTV de nueva generación.
CARACTERÍSTICAS del modulador IP a DVB-T
2 entradas GE, interfaz SFP
Admite hasta 1024 canales TS sobre UDP / RTP, unidifusión y multidifusión, IGMP v2 \ v3
Max 840Mbps para cada entrada GE
Admite un ajuste de PCR preciso
Admite reasignación de PID y edición de PSI / SI
Admite hasta 180 reasignaciones PIDS por canal
Admite 8 TS multiplexados sobre salida UDP / RTP / RTSP
Salida de 8 portadoras no adyacentes DVB-T, conforme a la norma ETSI EN300 744
Admite codificación RS (204,188)
Soporte de gestión de red basada en web
Especificación deModulador de IP a DVB-T
Entrada | Entrada | 512 × 2 de entrada IP, 2 puertos Ethernet de 100/1000 M (SFP) |
Protocolo de transporte | TS sobre UDP / RTP, unidifusión y multidifusión, IGMP V2 / V3 | |
Velocidad de transmision | Max 840Mbps para cada canal de entrada | |
Mux | Canal de entrada | 1024 |
Canal de salida | 8 | |
PID máximos | 180 por canal | |
Funciones | Reasignación de PID (automático / manual opcional) | |
| Ajuste preciso de PCR | ||
| Tabla PSI / SI generando automáticamente | ||
Modulación Parámetros | Canal | 8 |
Estándar de modulación | ETSI EN300 744 | |
Constelación | QPSK / 16QAM / 64QAM | |
Banda ancha | 6/7/8 MHz | |
Modo trans | 2K/4K/8K | |
FEC | 1/2, 2/3, 3/4, 5/6, 7/8 | |
Salida RF | Interfaz | Puerto de salida con tipo F para 8 portadoras no adyacentes |
Rango de RF | 50 ~ 960 MHz, paso a paso de 1 kHz | |
Nivel de salida | -20 ~ +10dbm (para todos los operadores), paso de 0.5db | |
MER | ≥ 40 dB | |
ACL | -55 dBc | |
Salida TS | 8 salidas IP sobre UDP / RTP / RTSP, unidifusión / multidifusión, 2 puertos Ethernet 100 / 1000M | |
Sistema | Gestión de red basada en web |
Requisito medioambiental
Articulo | Requisito |
Espacio de sala de máquinas | Cuando el usuario instala un conjunto de marcos de máquinas en una sala de máquinas, la distancia entre 2 filas de marcos de máquinas debe ser de 1,2 a 1,5 my la distancia contra la pared no debe ser inferior a 0,8 m. |
Piso de la sala de máquinas | Aislamiento eléctrico, libre de polvo Resistividad de volumen del material antiestático de tierra: 1X107~1X1010W, Resistencia de limitación de corriente de puesta a tierra: 1 M (el cojinete del suelo debe ser superior a 450 kg / ㎡) |
Temperatura ambiental | 5 ~ 40 ℃ (sostenible), 0 ~ 45 ℃ (corto tiempo) se recomienda instalar aire acondicionado |
Humedad relativa | 20% ~ 80% sostenible 10% ~ 90% poco tiempo |
Presión | 86 ~ 105 KPa |
Amplificador de puerta GG; Ventana | Instalación de tira de goma para sellar los huecos de las puertas y vidrios de dos niveles para ventanas |
pared | Se puede cubrir con papel tapiz o con pintura sin brillo. |
Protección contra incendios | Sistema de alarma contra incendios y extintor |
Poder | La potencia del dispositivo que requiere, la potencia del aire acondicionado y la potencia de la iluminación son independientes entre sí. La alimentación del dispositivo requiere alimentación de CA 220 V ± 10% 50/60 Hz o 110 V ± 10% 50/60 Hz. Por favor revise cuidadosamente antes de ejecutar. |
Requisito de puesta a tierra
La buena conexión a tierra de todos los módulos de función es la base de la fiabilidad y estabilidad de los dispositivos. Además, son la garantía más importante de protección contra rayos y rechazo de interferencias. Por lo tanto, el sistema debe seguir esta regla.
El conductor exterior y la capa de aislamiento de los cables coaxiales deben mantener una conducción eléctrica adecuada con la carcasa metálica del dispositivo.
El conductor de conexión a tierra debe adoptar un conductor de cobre para reducir la impedancia de alta frecuencia, y el cable de conexión a tierra debe ser lo más grueso y corto posible.
Los usuarios deben asegurarse de que los 2 extremos del cable de conexión a tierra estén bien conducidos y sean antioxidantes.
Está prohibido utilizar cualquier otro dispositivo como parte del circuito eléctrico de puesta a tierra.
El área de conducción entre el cable de conexión a tierra y el marco del dispositivo no debe ser inferior a 25 mm2.
Información de la empresa
Envío
1, Fedex / DHL / UPS / TNT para muestras, puerta a puerta.
2, por aire o por mar para mercancías a granel, para FCL; Puerto aéreo / recepción portuaria
3, Clientes que especifican transportistas o método de envío negociable
4, hora de entrega: 1-3 días para las muestras. 10-30 días para productos a granel
Preguntas más frecuentes
1. ¿Cuáles son las condiciones de pago que admite?
Por lo general, aceptamos T / T, PayPal, Western Union y Alibaba Trade Assurance. Puede seleccionar las condiciones de pago que le resulten más convenientes.
2. ¿Qué pasa con el plazo de entrega?
Por lo general, si hay existencias de GG, enviamos las mercancías dentro de los 3 a 5 días hábiles posteriores a la confirmación del depósito. Si está agotado, el plazo de entrega depende.
3. ¿Qué tal el envío?
Cuando el paquete es pequeño, normalmente elegimos FedEx, DHL, TNT y UPS y así sucesivamente, mientras que los productos tienen un gran peso y volumen, sugerimos utilizar el envío aéreo o marítimo.
Si estas interesado en esto Modulador de IP a dvb-t, póngase en contacto con nosotros:
