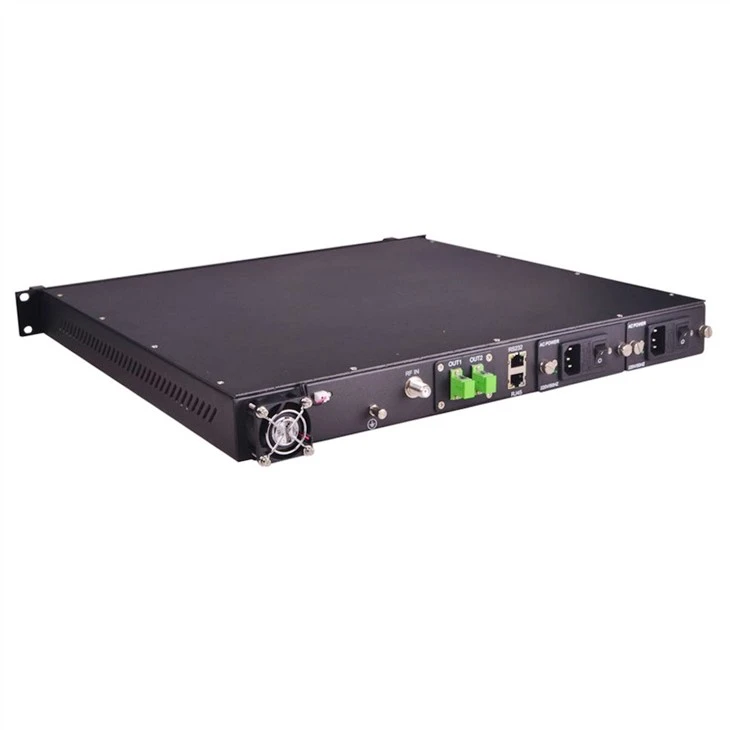

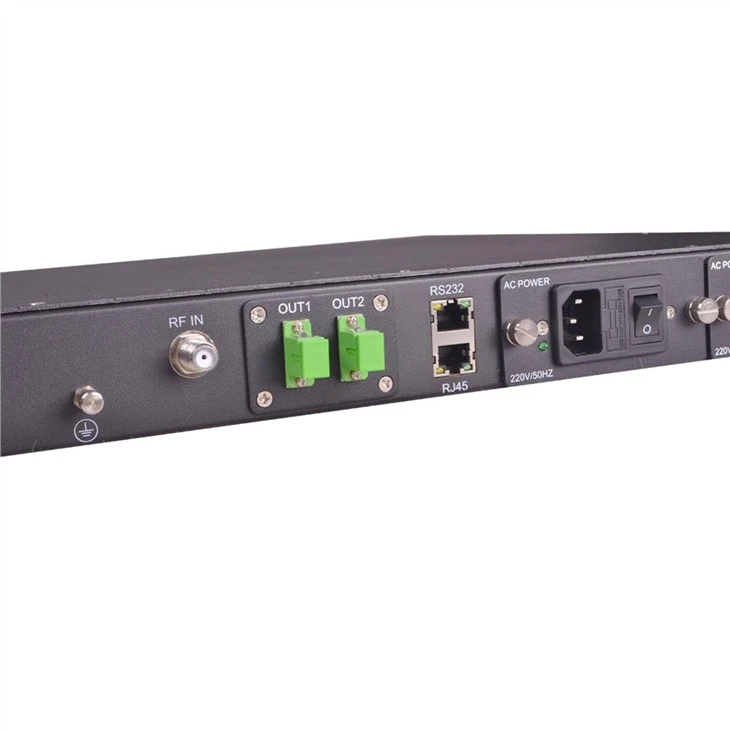

Transmisor externo 1550
Resumen
El transmisor externo 1550 utiliza un modulador externo LiNbO3 de alta linealidad para modular la señal. Elimina el efecto Chirp del láser de modulación directa de 1550 nm. Debido a la adopción de la tecnología de control optimizada del sistema propio& Utilizando piezas clave de primera calidad, el índice de rendimiento de la técnica de la máquina alcanza totalmente el estándar de los mismos productos avanzados en el mundo.

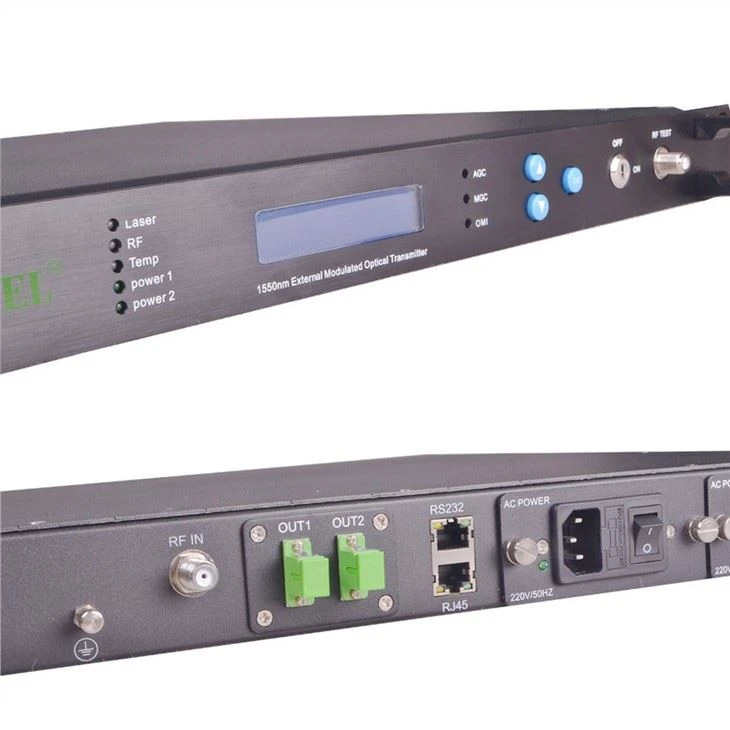

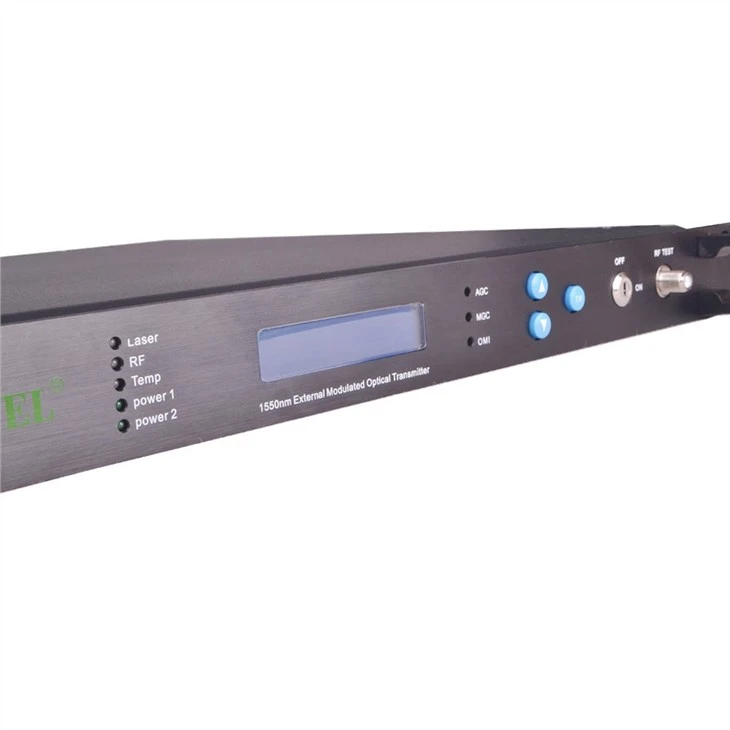

Pantalla del transmisor óptico
Parámetro para 1 salida
Actuación | Índice | Suplemento | |||
Óptico característica | Longitud de onda de funcionamiento | (Nuevo Méjico) | 1540~1563 | ||
| UIT-TG.692 | |||||
| Rango ajustable de longitud de onda | (Nuevo Méjico) | ± 1,6 (± 200 GHz) | |||
| Modo ajustable de longitud de onda | ± 0.05nm paso a paso | ||||
| Ancho de línea | (Megahercio) | ≤1 | FWHM (Δλ) | ||
| Relación de supresión de modo lateral | (dB) | ≥45 | SMSR | ||
| Intensidad de ruido equivalente | (dB / Hz) | ≤-160 | ENJUAGUE (20 ~ 1000MHz) | ||
| Potencia de salida | (dBm) | 1×5 | Opcional 1 × 3, 1 × 6, 1 × 7 | ||
| Pérdida de retorno | (dB) | ≥55 | |||
| conector de fibra óptica | SC / APC | FC / APC, LC / APC opcionales | |||
RF característica | Ancho de banda de trabajo | (Megahercio) | 47-862 | 47 ~ 1000, 47 ~ 1080 opcional | |
| Nivel de entrada | (dBmV) | 18~28 | AGC | ||
| Llanura | (dB) | ≤±0.75 | 45 ~ 862 MHz | ||
| ≤±1.5 | 862 ~ 1000MHz (opcional) | ||||
| Pérdida de retorno | (dB) | GG gt; 16 | |||
| Impedancia de entrada | (Ω) | 75 | |||
| Puerto RF | F-Hembra | ||||
Enlace característica | Canal de transmisión | PAL-D / 60CHPAL-D / 99CH | |||
| CNR1 | (dB) | ≥52 | ≥50.5 | Espalda con espalda | |
| CNR2 | (dB) | ≥50.5 | ≥49 | Fibra óptica 50Km, recepción 0dBm | |
| CTB | (dB) | ≤-65 | ≤-65 | ||
| CSO | (dB) | ≤-65 | ≤-65 | ||
| Restricción SBS | (dBm) | 13 | |||
| Característica general | Interfaz de gestión de red SNMP | RJ45 | |||
| Interface de comunicación | RS232 | ||||
| Fuente de alimentación | (VACACIONES) | 90~265 | 50/60 Hz | ||
| (VDC) | -48 | 30~72 | |||
| Consumo de energía | (W) | ≤50 | Obras de un solo poder | ||
| Temperatura de funcionamiento | (°C) | 0~50 | Temp de la máquina controlar automáticamente | ||
| Temperatura de almacenamiento. | (°C) | -40~85 | |||
| Humedad relativa de funcionamiento | (%) | 5~95 | |||
| Talla | (GG quot;) | 19×14.5×1.75 (W)x(D)x(H) | |||
Parámetro para 2 salidas
Actuación | Índice | |
| Longitud de onda ADJ. Rango | (Nuevo Méjico) | ± 1,6 (± 200 GHz) |
| Longitud de onda ADJ. Modo | ± 0.05nm paso a paso | |
| Relación de supresión de modo lateral | (dB) | ≥45 |
| Intensidad de ruido equivalente | (dB / Hz) | ≤-160 |
| Nivel de entrada | (dBmV) | 18~28 |
| Impedancia de entrada | (Ω) | 75 |
| Conector RF | F-Hembra | |
| Interfaz SNMP NM | RJ45 | |
| Interface de comunicación | RS232 | |
| Ancho de línea | (Megahercio) | Tipo=0,65 |
| Potencia de salida | (dBm) | 2 * 3,2 * 5, 2 * 6, 2 * 7, 2 * 9, 2 * 10, 2 * 11 opcional |
| Pérdida de retorno | (dB) | ≥50 |
