Modulador Catv 24 Canales

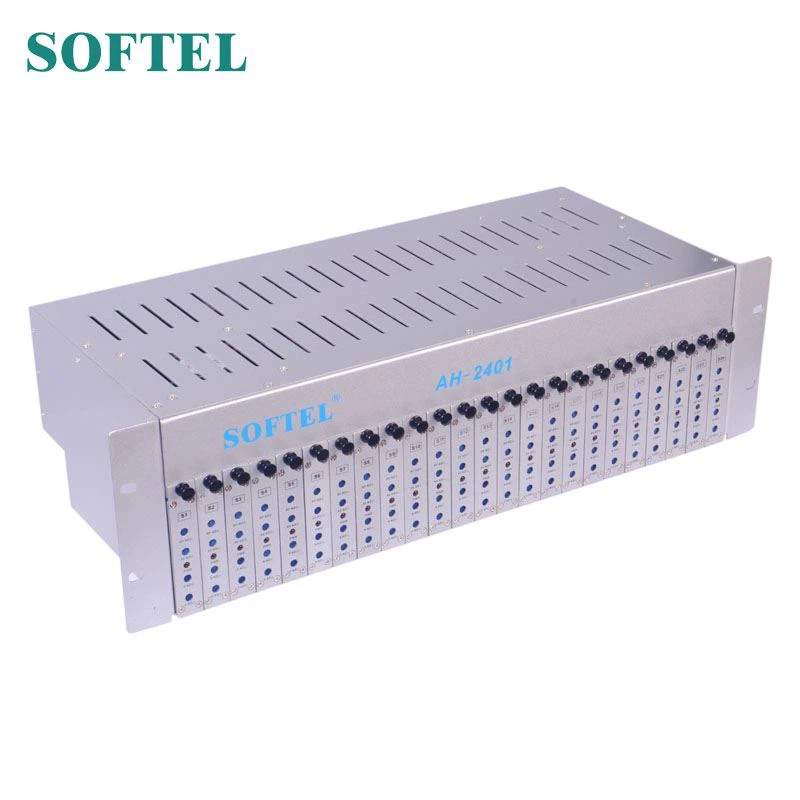

El modulador CATV de 24 canales es un chasis montado en bastidor 3RU que permite la instalación de hasta 24 piezas mini moduladores fijos controlados por microprocesador.

Envíeconsulta

Introducción del producto

modulador catv 24 canales

El modulador CATV de 24 canales es un chasis montado en rack 3RU que permite la instalación de hasta 24 piezas mini moduladores fijos controlados por microprocesador. El combinador activo incorporado elimina el cableado innecesario y los posibles problemas de conexión y garantiza un alto nivel de salida. Todas las tarjetas moduladoras están perfectamente configuradas de fábrica en los canales deseados y con la compensación adecuada.

CARACTERÍSTICAS del modulador catv 24 canales

1.La selectividad de banda lateral vestigial permite una configuración de canales adyacentes sin mantenimiento

2.Dos ventiladores de refrigeración para un rendimiento de larga duración

Nivel de salida del combinador de 3.42dBmV, sin necesidad de combinador adicional

4.Filtrado SAW (onda acústica de superficie) en IF para superior en banda C / N

5.Los controles de acceso del panel frontal permiten una configuración sencilla

6. Disponible en configuraciones NTSC o PAL

7.Extra combinador para una combinación de señales easyRF

Especificación del modulador catv de 24 canales

Chasis
RF	Rango de frecuencia	45 ~ 860 MHz
	Conector de salida	Conector F
	Nivel de salida	102dBµV (adj.)
	Punto de prueba	-20 dB
	Aislamiento puerto a puerto	≥ 35 dB
	Pérdida de retorno	≥ 12 dB
	Ganancia	+ 4 dB
GENERAL	Capacidad del modulador	16
	Rango de voltaje de entrada	110 V o 220 V
	Ventilador	2
	Consumo	70W (completamente cargado)
	Dimensión	42 * 13 * 20 cm
	Peso neto	10 kg (completamente cargado)
	Peso de envío	3,7 KG (solo chasis)
		11 KG (completamente cargado)
	Tamaño del cartón	Los 53 * 30 * 24cm
Tarjeta moduladora
RF	Frecuencia de salida	45 ~ 860 MHz
	Nivel de salida	95 dBµV (Aj.)
	Conector de salida	FConnector
	Relación A / V	-11 ~ -18dB (adj.)
	Estabilidad de frecuencia	± 5 KHz
	Nivel de entrada de video	0.6-1.5Vp-p (87.5% de modulación)
	Conector de entrada de video	RCA amarillo
	Nivel de entrada de audio	1Vp-p (Desv. 25 KHz)
	Conector de entrada de audio	RCA blanco y rojo (MONO)
GENERAL	voltaje	DC 5V
