Fibra de 4 núcleos GYXTW

GYXTW 4 Core Fiber tiene una construcción de tubo central, relleno de compuesto de gelatina, cinta de bloqueo de agua y cinta de acero,

Envíeconsulta

Introducción del producto

Fibra de 4 núcleos GYXTW

GYXTW 4 Core Fiber

Descripción del producto deFibra de 4 núcleos GYXTW

007-1

2.1 Introducción

Construcción de tubo central, relleno de compuesto de gelatina, cinta de bloqueo de agua y cinta de acero, luego cubierta exterior de PE incorporada con dos elementos de resistencia de alambre de acero.

2.2 Código de color

El color del tubo es natural. El color de la fibra en el tubo comienza desde el azul No. 1.

1	2	3	4	5	6	7	8	9	10	11	12
Azul	naranja	Verde	marrón	gris	Blanco	rojo	Negro	Amarillo	Púrpura	Rosado	Agua

2.3 Estructura y parámetro del cable

SN	Articulo	Unidad	Valor
1	No. de fibras	contar	4/6	8/12	24
2	Diametro del tubo	contar	2.2	2.4	3.2
3	Diámetro del cable (± 5%)	mm	8.5	8.7	9.5
4	Peso del cable (± 10%)	kg / km	72	74	87
5	Tensión a corto plazo	N	1500
6	Enamoramiento a corto plazo	N / 100 mm	1000

Nota: Los tamaños mecánicos son valores nominales.

3. Característica de la fibra de 4 núcleos GYXTW

3.1 Radio mínimo de curvatura para la instalación

Estático: diámetro del cable 15x

Dinámico: 20x diámetro del cable

3.2 Rango de temperatura de aplicación

Operación: - 40 ℃ ~ +60 ℃

Instalación: -10 ℃ ~ +60 ℃

Almacenamiento / transporte: - 40 ℃ ~ +60 ℃

3.3 Amplificador&mecánico principal; prueba de desempeño ambiental

Articulo

Método de prueba

Condición de aceptación

Fuerza de Tensión

IEC 60794-1-2-E1

- Carga: tensión a corto plazo

- Longitud del cable: unos 50 m.

- Tiempo de carga: 1min

- Tensión de fibra 0,6% £

- Sin rotura de fibras ni daños en la funda.

Prueba de aplastamiento

IEC 60794-1-2-E3

- Carga: aplastamiento a corto plazo

- Tiempo de carga: 1min

- Cambio de pérdida £ 0.1dB@1550nm

- Sin rotura de fibras ni daños en la funda.

4. Característica de la fibra de 4 núcleos GYXTW

G652Dfiber información

Diámetro del campo de modo (1310 nm): 9,2 mm ± 0,4 mm

Diámetro del campo de modo (1550 nm): 10,4 mm ± 0,8 mm

Longitud de onda de corte de fibra cableada (lcc): £ 1260nm

Atenuación a 1310nm: £ 0.36dB / km

Atenuación a 1550nm: £ 0.22dB / km

Pérdida por flexión a 1550 nm (100 vueltas, radio de 30 mm): £ 0.05dB

Dispersión en el rango de 1288 a 1339 nm: £ 3.5ps / (nm • km)

Dispersión a 1550nm: £ 18ps / (nm • km)

Pendiente de dispersión a longitud de onda de dispersión cero: £ 0.092ps / (nm2 • km)

GYXTW 4 Core Fiber

Paquete de fibra GYXTW de 4 núcleos

package of Outdoor ADSS fiber optic cable

Proceso de producción de fibra GYXTW 4 Core

production line of Outdoor ADSS fiber optic cable

Información de la empresa

Contamos con más de 100 empleados, el 10% de ellos son técnicos superiores. Con más de 1.000 metros cuadrados de líneas de montaje de producción estándar, contamos con estrictos procedimientos de control de calidad. Cada unidad de nuestro producto pasará por procedimientos de control de calidad de 3 capas, verificación del material antes de la producción, pruebas de estabilidad y rendimiento después de la producción, detección del empaque antes de la entrega.

La mayoría de nuestros productos se exportan a América del Sur, Rusia y países del norte de Europa. Actualmente, Softel tiene su sucursal en México y abrirá otra en Colombia, continuando abasteciendo a numerosos agentes, distribuidores integrados y productores de equipos en todo el mundo.

A través de una intensa competencia comercial internacional de buena fe, todos los miembros de nuestro personal sienten un gran logro& trabajar bajo una gran responsabilidad. Además, estamos muy orgullosos de ofrecer a nuestros valiosos clientes nuestros productos de alta calidad, alta confiabilidad, alta eficiencia y competitivos.

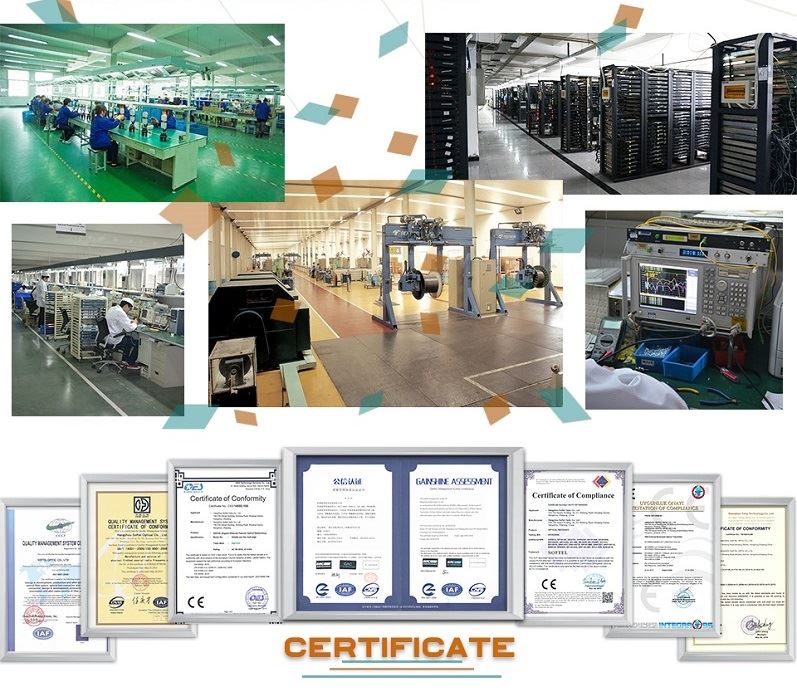

producction line and certificate
