Medidor de potencia Pon
Medidor de potencia Pon

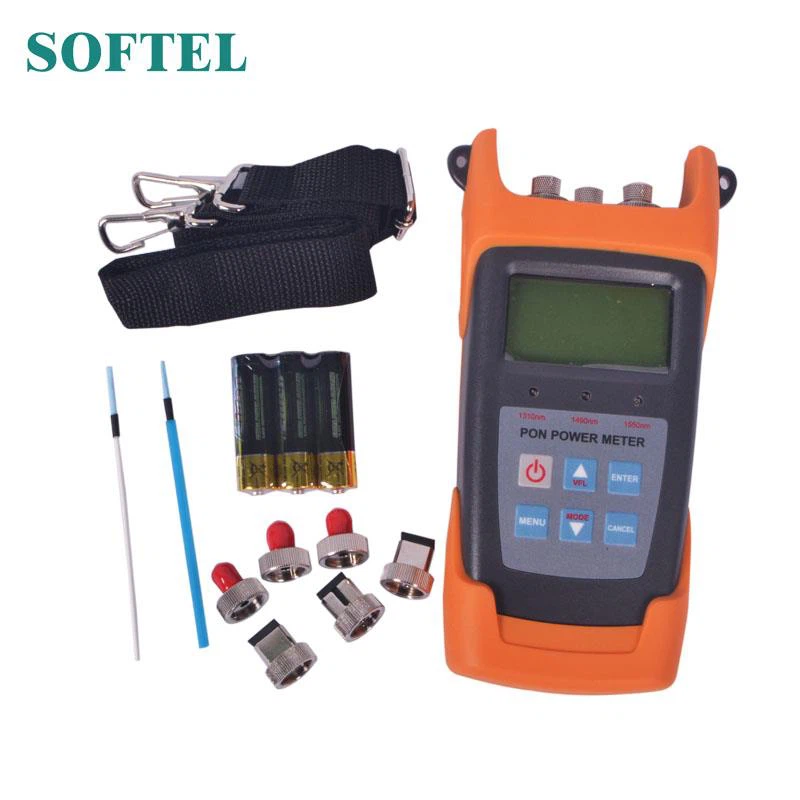

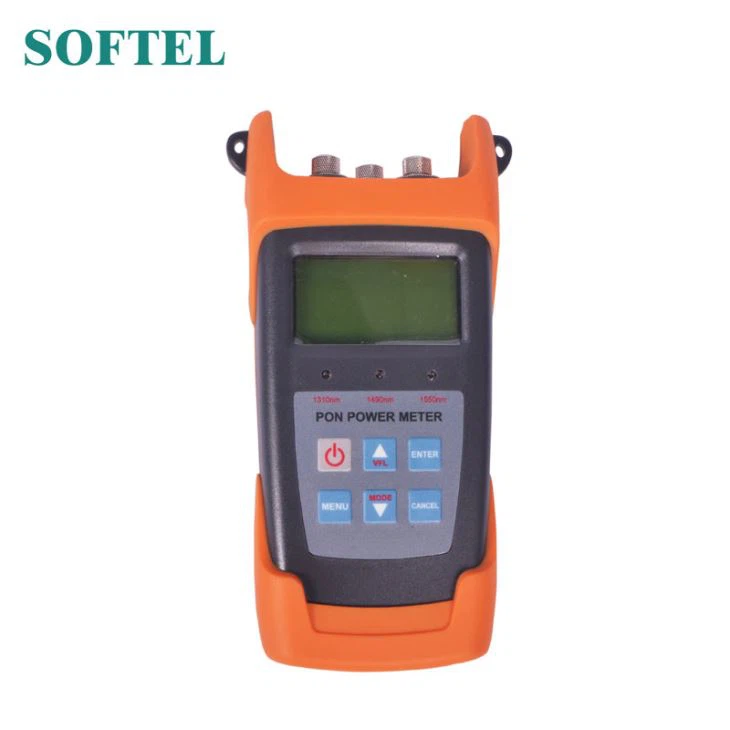

SFT3213Series PON Power Meter se utiliza para la aplicación y el mantenimiento de FTTx. Es una herramienta esencial y esencial para la construcción y el mantenimiento de los proyectos PON.
Características del medidor de potencia PON:
(1) Puede experimentar en voz, datos y señal de video sincrónicamedición y visualización en BPON / EPON / GPON.
(2) Proporciona mediciones simultáneas para las tres longitudes de onda enfibra (1490 nm, 1550 nm, 1310 nm)
⑶Utilizado en modo de ráfaga de medición de 1310nm aguas arriba.
⑷Utilice el software de conexión con la PC, estableciendo el umbral, la transferencia de datos y calibrando la longitud de onda.
⑸El puerto de comunicación USB permite la transferencia de datos a un elemento de medición PC.1000se puede guardar en el medidor de potencia PFT SFT3213 o en una computadora para revisar los datos.
Módulo PON
PONmódulo: | SFT3213 | SFT3213A | SFT3213AV | SFT3213AP |
Medición aguas arriba 1310 | ||||
Zona de pase | 1260nm ～ 1360nm | |||
Rango de medicion | -40dBm ～ +10dBm | |||
Potencia de salida (max) | 15dBm | |||
Aislamiento @ 1490/1550 | GG gt; 40dB | |||
Error de medición del modo de ráfaga | GG lt; ± 0.5dB | |||
1490 medición aguas abajo | ||||
Zona de pase | 1470nm ～ 1505nm | |||
Rango de medicion | -40dBm ～ +10dBm | |||
Potencia de salida (max) | 15dBm | |||
Aislamiento @ 1310/1550 | GG gt; 40dB | |||
1550medición aguas abajo | ||||
Zona de pase | 1535nm ～ 1570nm | |||
Rango de medicion | -40dBm ～ +10dBm | |||
Potencia de salida (max) | 25dBm | |||
Aislamiento @ （1310 / 1490nm） | GG gt; 40dB | |||
Precisión de la medición | ||||
Incertidumbre connatural | ± 0.5dB | |||
Linealidad | ± 0.1dB | |||
Pasando por la pérdida de inserción | GG lt; 1.5dB | |||
Información general | ||||
Tipo de detector | InGaAs | |||

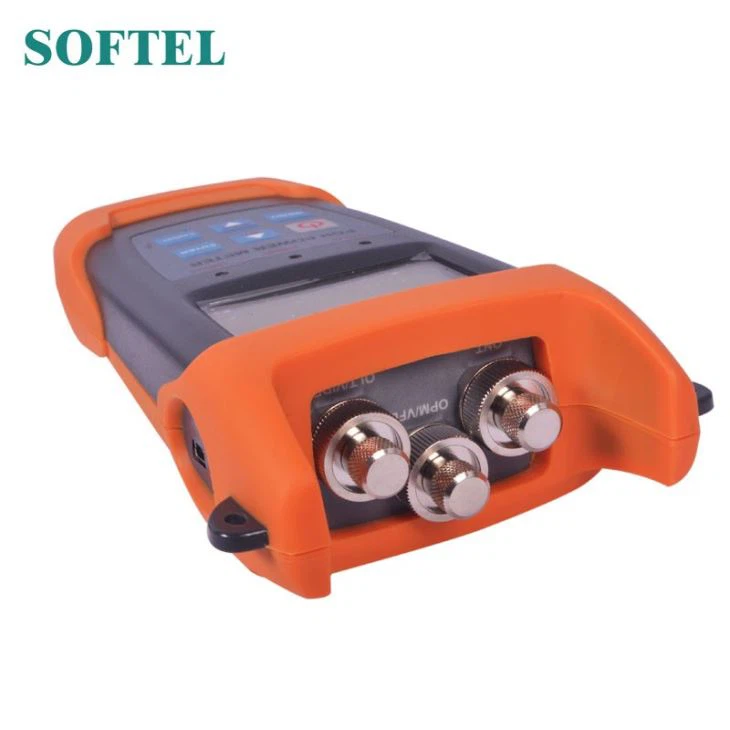

Conector óptico | Adaptador universal FC / SC / ST intercambiable / 2.5 | |||
Tipo de fibra | SM 9 / 125um | |||
Unidad de medida | dB / dBm / xW | |||
Resolución | 0.01dB | |||
Voltaje de Operación | DC 3.3V ～ 5.5V | |||
Fuente de alimentación | Batería de 3pc1.5V | |||
Tiempo de operación continua | PON: 90h | PON: 90h OPM: 100h VFL: 50h | PON: 90h VFL: 50h | PON: 90h OPM: 100h |
temperatura de operacion | -10℃～60℃ | |||
Temperatura de almacenamiento | -25℃～70℃ | |||
Peso | 423g | 425g | 424g | 424g |
