ONT de doble banda CATV de fibra única 4GE

ONT-4GE-RFDW tienen una alta confiabilidad y brindan garantía de calidad de servicio, fácil administración, expansión flexible y redes.

Envíeconsulta

Introducción del producto

ONT de doble banda CATV de fibra única 4GE

ONT-4GE-RFDW de doble banda CATV tipo ONU es uno de los diseños de unidad de red óptica GPON para cumplir con los requisitos de la red de acceso de banda ancha. Se aplica en FTTH / FTTO para proporcionar datos, servicio de video basado en la red GPON.

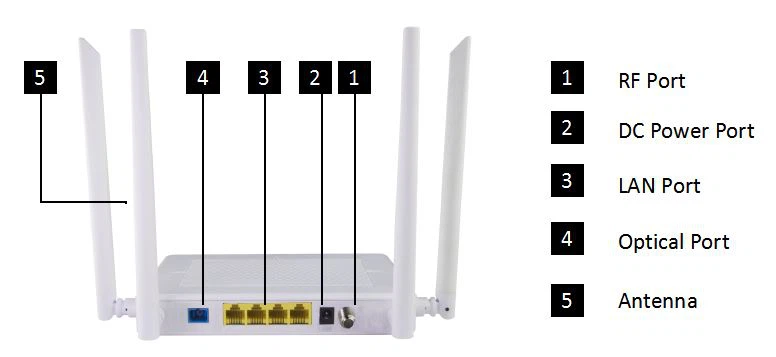

Interfaz del producto y definiciones de LED

wd1

wd2

ONT de doble banda CATV de fibra única 4GE

Indicador	Descripción
1	WIFI	WIFI	Parpadeando: se están transmitiendo datos Encendido: Se abre la función Wi-Fi
2	LAN1-4	Estado de GEport	Encendido: la conexión Ethernet es normal Parpadeando: se están transmitiendo datos a través del puerto Ethernet Apagado: la conexión Ethernet no está configurada
3	LOS	Señales ópticas GPON	Encendido: Potencia óptica inferior a la sensibilidad del receptor; Apagado: óptico en normal
4	PON	Registro ONU	Activado: registro exitoso en OLT Parpadeando: en proceso de registro en OLT Apagado: no se pudo registrar en OLT;
5	CATV	Estado de CATV	Encendido: CATV óptico normal Apagado: las señales de CATV no se reciben
6	PWR	Estado de energía	Encendido: la ONU está encendida Apagado: la ONU está apagada

Especificación

Articulo	Parámetro
Interfaz	PONInterfaz	1 * puerto GPON, estándar FSANG.984.2, clase B + Velocidad de datos descendente: 2.488 Gbps Velocidad de datos ascendente: 1,244 Gbps Fibra monomodo SC / PC Pérdida de enlace de 28dB y distancia de 20KM con 1: 128
Interfaz CATV	Salida 1RF Conector tipo F
Interfaz ethernet	4 * 10/100 / 1000Mauto-negociación Modo dúplex completo / medio Conector RJ45 Auto MDI / MDI-X 100 m de distancia
PowerInterface	Fuente de alimentación de 12V DC
Parámetros de rendimiento	PON Óptico Parámetro	Longitud de onda: Tx 1310nm, Rx1490nm Potencia óptica Tx: 0.5 ～ 5dBm Sensibilidad Rx: -28dBm Potencia óptica de saturación: -8dBm
Transmisión de datos Parámetro	Rendimiento de PON: corriente abajo 2.488 Gbit / s; Corriente arriba 1.244Gbit / s Ethernet: 1000 Mbps Relación de pérdida de paquetes:< 1="" *=""> latencia:< 1,5="">
Administración de redes	ManagementMode	Interfaz OMCI compatible con el estándar según lo definido por ITU-T G.984.4 Admite TR069 y gestión WEB
Funcion de gerencia	Monitor de estado, gestión de la configuración, gestión de alarmas, gestión de registros
Características físicas	Cáscara	Carcasa de plástico blanco
Poder	Fuente de alimentación: DC12V / 1A Consumo de energía:<>
Físico Especificaciones	Dimensión del artículo: 240 mm (L) x 210 mm (W) x 24 mm (H) Peso del artículo: 0,4 kg
Ambiental Especificaciones	Temperatura de funcionamiento: 0 a 50ºC Temperatura de almacenamiento: -40 a 85ºC Humedad de funcionamiento: 10% a 90% (sin condensación) Humedad de almacenamiento: 10% a 90% (sin condensación)
