¿Qué es el conector de fibra óptica?
Los conectores de fibra óptica son dispositivos que hacen una conexión desmontable entre fibras ópticas y fibras ópticas. El requisito básico del conector de fibra óptica es conectar con precisión las dos caras del extremo de la fibra óptica, de modo que la salida de energía óptica por la fibra transmisora puede acoplarse a la fibra receptora en la medida máxima, y el impacto en el sistema debido a su intervención en el enlace óptico se minimiza. Los conectores de fibra óptica son componentes clave en los sistemas de comunicación de fibra óptica, que se utilizan ampliamente en telecomunicaciones, centros de datos, radio y televisión y otros campos.
Componente principal de un conector de fibra óptica
1. Férula
Por lo general, está hecho de cerámica o metal y se usa para mantener la fibra en su lugar y asegurarse de que el núcleo de fibra esté alineado.
La forma de la cara final puede ser plana (PC), ARC (UPC) o biselada (APC).
2. Carcasa de conector
Protege férulas y fibras, generalmente hechas de metal o plástico.
Las formas y los diseños de la carcasa varían según el tipo de conector (p. Ej., SC, FC, LC).
3. Hebilla o mecanismo roscado
Se utiliza para asegurar el conector y garantizar una conexión estable. Por ejemplo, SC usa Snaps, FC usa hilos.
4. Arrancar
Protege el punto de conexión entre la fibra y el conector para evitar que la fibra se dobla o daños.

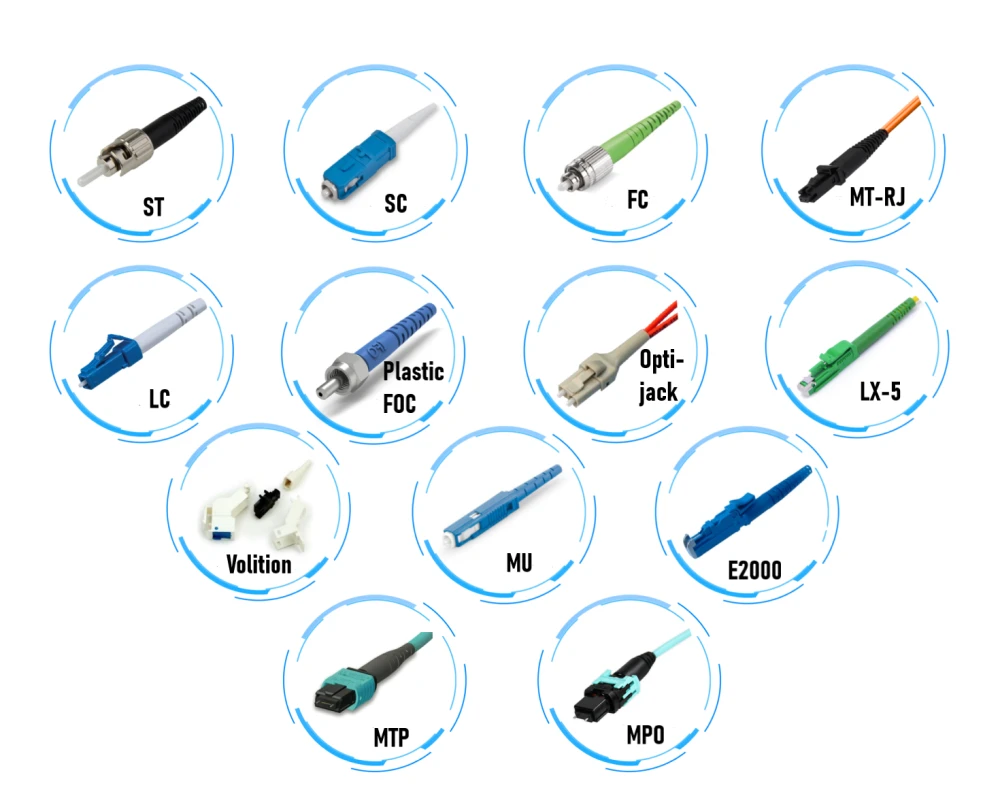

Tipos de conector de fibra óptica
Los conectores de fibra óptica comunes son: FC, SC, ST, LC, MPO, MTRJ, MU, SMA, E2000, DIN, D4, etc.
Y los principales tipos de conectores comúnmente utilizados en la comunicación óptica son FC, SC, ST, LC y MPO.
| Tipo de conector | Color | Apariencia | Forma de interfaz | Fijación | Características | Solicitud |
|---|---|---|---|---|---|---|
| SC (conector de suscriptor) | Azul (PC/UPC) o verde (APC) | Cuadrado | Cuadrado | Fijación | gran tamaño y fácil de conectar y desconectar | Datacom, redes de telecomunicaciones, fibra a casa (FTTH) |
| FC (conector de férula) | Plateado o negro | Rotundidad | Rotundidad | Rotación de hilo | Alta estabilidad y buen rendimiento sísmico | Fibra óptica de modo único, equipo de prueba, instrumentos de alta precisión |
| LC (conector Lucent) | Azul (PC/UPC) o verde (APC) | Plazoleta | Cuadrado | Fijación | Compacto y adecuado para cableado de alta densidad | Centros de datos, equipo de red de alta velocidad |
| St (Stab & Twist) | Plateado o negro | Rotundidad | Rotundidad | Bayoneta | Fácil de conectar y desconectar, pero un poco menos estable que FC | Red de área local (LAN), cableado de fibra óptica |
| MPO (empuje de múltiples fibras) | Negro o gris | Rectángulo | Rectángulo | Enchufar y desconectar | Conexión de alta densidad, diseño conectable | Centro de datos, transmisión de fibra óptica multicanal de alta velocidad |
| MTP (empuje de terminación múltiple de fibra) | Negro o gris | Rectángulo | Rectángulo | Enchufar y desconectar | Versión actualizada de MPO, con mejor rendimiento y fuerte desacoplabilidad | Red de fibra óptica multicanal de centro de alta velocidad |
Cuando vea FC/UPC, FC/APC, SC/UPC, LC/APC, etc., definitivamente se preguntará qué significan UPC y APC.
Para permitir que las caras finales de las dos fibras estén en mejor contacto, las caras del extremo de la férula de los conectores de fibra óptica generalmente se encuentran en diferentes estructuras. Los diferentes métodos de molienda determinan la calidad de transmisión de las fibras ópticas, que se refleja principalmente en la pérdida de rendimiento y la pérdida de inserción. La pérdida de inserción se refiere a la pérdida de señales a través de conectores o cables. En general, la pérdida de inserción típica de los conectores PC, UPC y APC debe ser menor que 0. 3DB. En comparación con los conectores APC, los conectores UPC/PC son generalmente más fáciles de lograr una baja pérdida de inserción debido a la brecha de aire más pequeña. La pérdida de inserción también puede ser causada por partículas de polvo entre las facios del conector.
Hay tres tipos comunes de molienda de fibra final: PC, UPC y APC. PC/APC/UPC representa la estructura de la cara frontal de la férula cerámica. Los conectores APC suelen ser verdes, y los conectores UPC/PC son azules.
PC (contacto físico)es una molienda y pulido microférico, la superficie de la ferrule se molesta en una ligera superficie esférica, y el núcleo de la fibra se encuentra en el punto más alto de flexión, que puede reducir efectivamente el espacio de aire entre los componentes de la fibra y hacer que las dos caras de fibra alcancen el contacto físico. Es un conector de uso general y es adecuado para la comunicación general de fibra óptica.
UPC (contacto ultra físico), una parte final súper física. La cara del extremo del conector UPC no es completamente plana y tiene un ligero arco para un apareamiento más preciso. El UPC se basa en la PC para optimizar el pulido final y el acabado superficial, y la cara final se ve más en forma de domo. La cara final es curva, la pérdida de reflexión es menor que la de la PC y el rendimiento es entre PC y APC. Se utiliza principalmente en redes de fibra óptica de alta velocidad y centros de datos.
APC (contacto físico en ángulo)se llama contacto físico en ángulo, y la cara final de una fibra óptica generalmente se muele en un bisel de 8 grados, que tiene una pérdida de reflexión más baja y un mejor rendimiento. El ángulo de 8 grados bisel hace que la cara del extremo de la fibra sea más apretada y refleja la luz a través de su ángulo de bisel con el revestimiento en lugar de regresar directamente a la fuente de luz, proporcionando un mejor rendimiento de conexión. Se utiliza principalmente para redes de fibra óptica de alto rendimiento, CATV y transmisión de larga distancia.
