MPO (Push-On de fibra múltiple) y MTP® (Push-On de transferencia mecánica, una marca registrada de US CONEK) son dos conectores de fibra óptica de alta densidad comunes utilizados para conectar rápidamente múltiples fibras (generalmente 12-} fibra, 24-} fibra o incluso más), mejorando significativamente el cableado de cableos y la eficiencia de la instalación de los centros de datos, los centros de comunicación, los centros de comunicación, y otros escenarios.
Los conectores MPO/MTP se alojan en una carcasa de plástico rectangular que contiene una férula cerámica de precisión con múltiples agujeros pequeños (por ejemplo, 12 agujeros, 24 agujeros) en la férula, una fibra por agujero. Los conectores se conectan rápidamente con un mecanismo de empuje que no requiere rotación (similar a la operación del conector SC).
| Tipo de conector | Número de polos | Tamaño | Pérdida de inserción | Aplicaciones típicas |
|---|---|---|---|---|
| MPO/MTP | 12/24/48 | pequeño | Menos o igual a 0. 2db / core | Centros de datos, estaciones base 5G |
| LC | 1/2 | pequeño | Menos o igual a 0. 3DB / Core | Interfaces de dispositivo, módulos ópticos |
| CAROLINA DEL SUR | 1/2 | medio | Menos o igual a 0. 3DB / Core | Sala de equipos de telecomunicaciones, módem óptico |
| CALLE | 1 | grande | Menos de o igual a 0. 5db / Core | Primeras redes, laboratorios |
Escenarios de aplicación de MPO/MTP
1. Centro de datos:
Cableado de backbone: 24- Fiber MPO/MTP Los cables de los cables se utilizan para la conectividad de alta densidad entre el interruptor de núcleo y el interruptor de la capa de acceso.
400G Ethernet: un solo cable de patch de fibra MTP® de fibra 24- puede soportar cuatro x 100g (6 pines cada uno, incluida la transmisión/recepción) o una transmisión X 400G (24 núcleos cada una).
2. 5G estaciones base:
En las redes de Fronthaul/Midhaul de la estación base, los conectores MPO/MTP se utilizan para desplegar rápidamente grandes cantidades de fibra, como conectar un DU (unidad distribuida) con una AAU (unidad de antena activa) a través de un 12-} Fibre MPO/Cord de parche MTP.
3. Fibra a casa (FTTH):
En la sala de celdas o la placa de vigas del corredor, los conectores MPO/MTP se utilizan para lograr la división centralizada y la implementación rápida de múltiples usuarios.
Tipos de MPO de softel
MPO Cable de bateador pre-terminado
▪ Conector MPO/Patchcord, utilizado en la línea del tronco y el cableado de la línea horizontal, mango de tracción de diseño único para proteger el conector
▪ El cable óptico del tronco está conectado a través del panel de adaptador MPO en el área de cableado regional y se extiende al área de conexión del equipo
▪ Los conjuntos de cables ópticos de la red troncal MPO / MTP incluyen MPO a MPO convencional y MPO a híbrido de conector ordinario, y se pueden proporcionar con envases de spool, cableados de cableado, cajas de módulos MPO enchufables y paneles enchufables para satisfacer los requisitos que los clientes exigen alta eficiencia y alto rendimiento para las conectores de cableado de alta densidad.

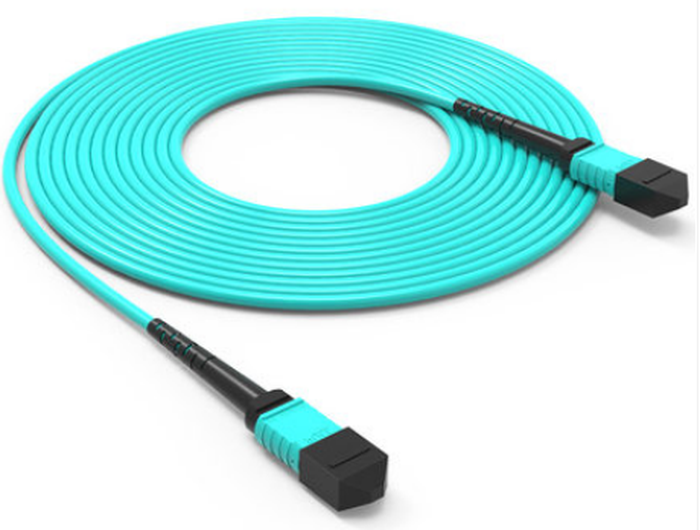

MPO Cable de parche
Los productos MPO/MTP Multi-Core Cable Jumper Assemper Series están compuestos de cables ópticos de núcleo múltiple y MPO/MTP de alta densidad correspondiente, como el 8/12/24/48 núcleos. Este producto está disponible en modelos MPO/MTP masculinos o femeninos, y puede usarse en varias especificaciones de 8 ~ 48- Cable de modo único y cable óptico de modo múltiple, Cable óptico de modo multimodo, G652D/G657A1/G657A2 Cable óptico de modo único y cable óptico de modo único y OM3/OM5 OM3/OM5 OM3 Multi-Mode-Mode, etc., etc., etc., etc., etc., etc., etc., etc., etc., etc., etc., etc., etc., etc., etc., etc., etc., etc., etc., etc., etc. om3/om4/OM5 opto-mode-mode-mode-mods-mode-mods-mode-mode-mods-mods-mods-mods.
MPO Fan-Out Patchcord óptico
El conjunto de cable óptico de ventilador de rama MPO/MTP utiliza cables ópticos de núcleo múltiples de alta densidad y conectores MPO/MTP para lograr la ramificación de MPO/MTP a conectores ordinarios como LC, SC, FC, ST, MTRJ, etc. a través de una estructura de rama intermedia. Están disponibles varias especificaciones de los cables ópticos de modo único 4 ~ 48 núcleo y múltiple en modo multimodo, como los cables ópticos de modo único ordinario G652D/G657A1/G657A2, los cables ópticos de modificación múltiple 62.5/125/OM2/OM3/OM4 y otros cables ópticos de alto rendimiento resistentes a Bend.
Caja de cableado de densidad de centro de datos de datos MPO
▪ Diseño modular, 19- Instalación de bastidores de pulgadas, conveniente para la expansión posterior.
▪ Diseño de alta densidad, puede instalar panel adaptador MPO, panel adaptador LC, caja de módulos MPO
▪ Se adaptará a los requisitos de cableado de 40 g/100g/400 g de dos soluciones: caja de módulo MPO preferminado o módulo de tipo fusión
▪1U admite hasta 96 núcleos, y 3U puede soportar 288 núcleos. El panel frontal transparente facilita ver las conexiones dentro de la caja en cualquier momento mientras proporciona protección a prueba de polvo.
▪ Estándares de sume: GR -1435- núcleo, IEC 61754-7, yd/t -778
