MiniEDFA de 1550nm
Mini 1550 nm EDFA
4 puertos dopados con erbio Fibra Amplificador
Producto Descripción
SPA-04X23-MINI Mini dispositivo amplificador de fibra dopado con erbio CATV diseñado de acuerdo con el estándar de nivel de comunicación. Se utiliza principalmente para señales de imagen de televisión, TV digital, señal de voz telefónica y la señal de transmisión de fibra óptica de datos (o datos comprimidos) a larga distancia. El diseño de la tecnología presta atención al costo del producto y optó por construir un dispositivo de transmisión económico de red de transmisión de fibra óptica catv de tamaño grande y mediano de 1550 nm.
EDFA de 4 puertos con asa, de tamaño compacto, puede reducir el costo de los proyectos de comunicación óptica al tiempo que garantiza una transmisión de señal estable, diseñado para un fácil manejo y movimiento durante la instalación y el mantenimiento, mejorando la comodidad operativa.
Producto Características
* Salida ajustable mediante botones en el panel frontal o , el rango es 0-5dBm.
* Función de mantenimiento de atenuación descendente única de 6 dBm mediante botones en el panel frontal, para facilitar la operación de conexión en caliente de fibra óptica sin apagar el dispositivo.
* Salida multipuerto, puede integrarse en 1310/1490/1550WDM.
* El puerto USB facilita la actualización del dispositivo.
* El láser se enciende/apaga mediante teclas de bloqueo en el panel frontal.
* Adopta el láser JDSU u Oclaro Pump.
* El LED muestra el estado de funcionamiento de la máquina.
* Fuente de alimentación dual de conexión en caliente para elegir, 110 V, 220 V CA.

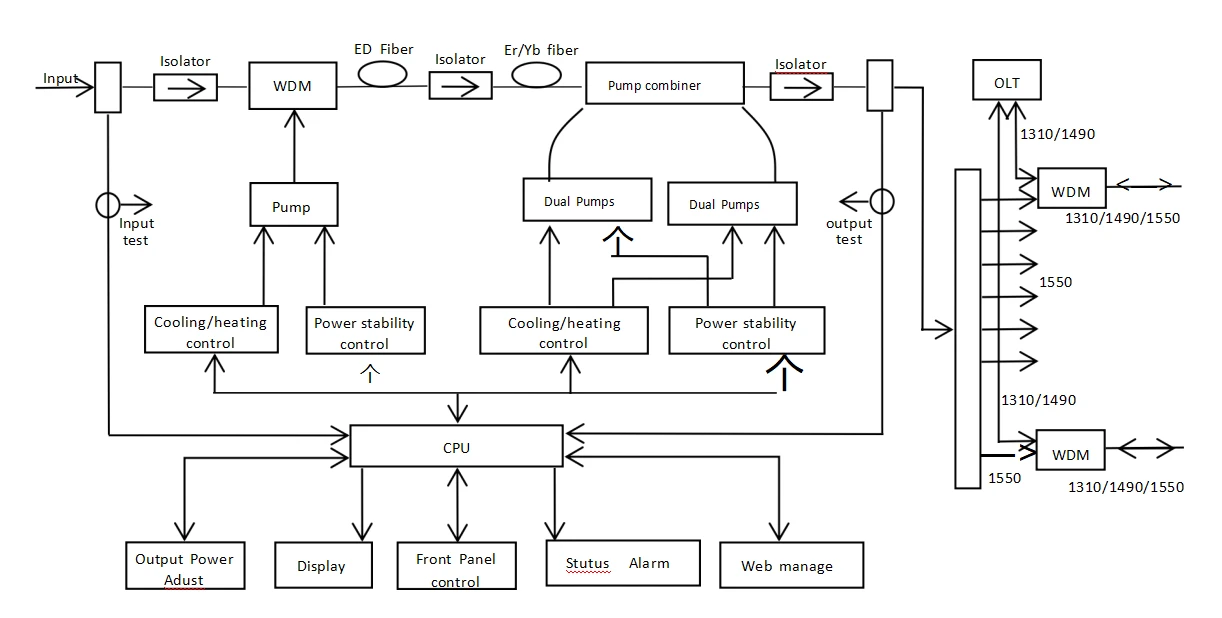

Diagrama
>Soporta 4/8 puertos
>Entrada SC/APC de 1550 nm
>OLT SC/UPC input (SC/APC can be customized) >Combinar SC/APC
>Con 4 * ventiladores para disipar el calor de los alimentos.
>Fuente de alimentación única (la fuente de alimentación dual se puede personalizar)
Presupuesto
|
Elementos |
Parámetro |
|||||||||
|
Salida (dBm) |
31 |
32 |
33 |
34 |
35 |
36 |
37 |
38 |
39 |
40 |
|
Salida (mW) |
1250 |
1600 |
2000 |
2500 |
3200 |
4000 |
5000 |
6400 |
8000 |
10000 |
|
Entrada (dBm) |
-3 ~ +10 |
|||||||||
|
Ajuste de rango o salida (dBm) |
5 |
|||||||||
|
Longitud de onda (nm) |
1540 ~ 1565 |
|||||||||
|
Estabilidad de salida (dB) |
<±0.3 |
|||||||||
|
Pérdida de retorno óptico (dB) |
Mayor o igual a 45 |
|||||||||
|
Conector de fibra |
FC/APC, SC/APC, SC/UPC, LC/APC, LC/UPC |
|||||||||
|
Figura de ruido (dB) |
<6.0 (input 0dBm) |
|||||||||
|
Tipo de conector |
RJ45, USB |
|||||||||
|
Fuerza consumo (W) |
Menor o igual a 80 |
|||||||||
|
Voltaje (V) |
110 VCA, 220 VCA |
|||||||||
|
Temperatura de trabajo (grados) |
0 ~ 55 |
|||||||||
|
Tamaño (mm) |
260(L)x186(W)x89(H) |
|||||||||
|
NO (kg) |
3.8 |
|||||||||
Amplificador multipuerto EYDFA
Modelo :SPA-04X23
Longitud de onda óptica: 1540~1565nm
Potencia óptica de entrada: -3~+10dBm
Potencia óptica de salida: 4x23dBm
Conector óptico SALIDA:SC/APC
Conector óptico OLT IN:SC/PC
Estabilidad de la potencia de salida: menor o igual a +0.2dBm
Voltaje de alimentación: 110V ~ 220V
