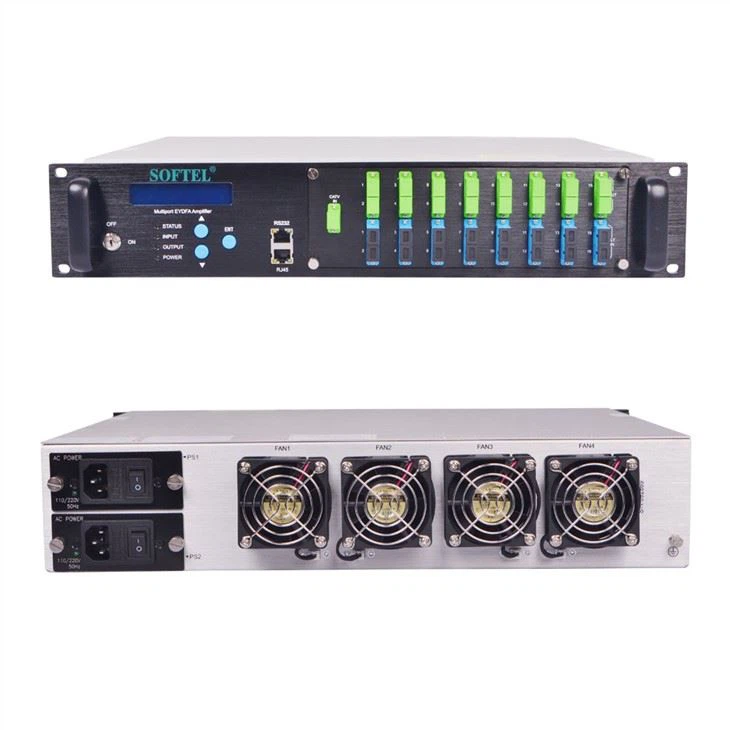

WDM EDFA 16 puertos 23dBm

EDFA 16 Port 23dBm con WDM incorporado apto para redes FTTx, proporciona una solución flexible y de bajo costo para la integración de tres redes y FTTH.

Envíeconsulta

Introducción del producto

WDM EDFA 16 puertos 23dBm

I. Resumen

El amplificador de fibra de alta potencia de 1550nm de la serie SPA-XX adopta una amplificación de dos etapas, la primera etapa adopta EDFA de bajo ruido, la segunda etapa adopta EYDFA de alta potencia, la potencia óptica de salida total puede alcanzar los 37dBm. Puede reemplazar varios o docenas de EDFA, lo que puede reducir en gran medida el costo de construcción y mantenimiento de la red y reducir el espacio de la cabecera. Cada puerto de salida está integrado con CWDM para multiplexar la señal CATV y el flujo de datos OLT PON. El dispositivo jugará un papel cada vez más importante en el proceso de extensión y expansión continua de la red de fibra óptica. Proporciona una solución de alta estabilidad pero de bajo costo para el triple-play y la cobertura de área grande de FTTH.

II. Características

Cada puerto de salida está integrado con CWDM.
Compatible con cualquier FTTx PON:EPON,GPON,10GPON
Adopta el láser de bomba de marca superior y fibra activa de doble revestimiento.
Salida ajustable, rango de ajuste: 0~-4dBm.
Prueba de RF en el panel frontal (opcional).
Fuente de alimentación doble integrada, conmutada automáticamente y compatible con conexión en caliente.
Se proporciona una interfaz estándar RJ45, compatible con la gestión de red remota SNMP y WEB.
Tiene la función de protección automática de entrada baja o sin entrada. Cuando la potencia óptica de entrada es inferior al valor establecido, el láser se apagará automáticamente para proteger la seguridad operativa del dispositivo.

Ⅲ. Diagrama de bloques

EDFA block diagram

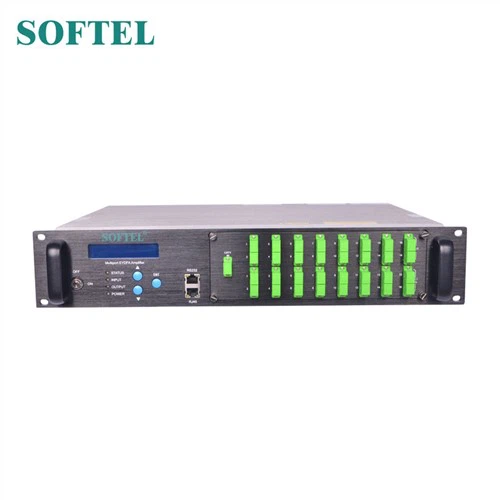

Ⅳ. Parámetros del producto de 1550nm edfa 32 pon wdm

Artículo		Unidad	Parámetros de la técnica
CATV pasa a través de la longitud de onda		Nuevo Méjico	1545 - 1565
Longitud de onda de paso PON		Nuevo Méjico	1260 - 1360 1480 - 1500
Pérdida de inserción PON		dB	<>
Aislamiento		base de datos	>15
Rango de potencia de entrada óptica CATV		dBm	-3 - más 10
Máxima potencia de salida óptica		dBm	36
Estabilidad de potencia de salida		dBm	±0.5
Figura de ruido		dB	Menor o igual a 5.0 (Potencia de entrada óptica 0dBm, λ=1550nm)
pérdida de retorno	Aporte	dB	mayor o igual a 45
	Producción	dB	mayor o igual a 45
Tipo de conector óptico			SC/APC
C/N		dB	mayor o igual a 50	Condición de prueba según GT/T 184-2002.
C/CTB		dB	mayor o igual a 63
C/OSC		dB	mayor o igual a 63
Tensión de alimentación		V	R: CA 160 V - 250 V (50 Hz); segundo: DC48V
Consumo		W	Menor o igual a 70
Rango de temperatura de funcionamiento		la licenciatura	0 - más 55
Humedad relativa máxima de funcionamiento		por ciento	Max 95 por ciento sin condensación
Rango de temperatura de almacenamiento		la licenciatura	-30 - más 70
Humedad relativa máxima de almacenamiento		por ciento	Max 95 por ciento sin condensación
Dimensión		milímetro	483(L)× 440(W)× 88(H)

Ⅴ. Tabla de comparación de modelos y potencias

Modelo	Potencia de salida total (dBm)	Número de puertos de salida	Potencia de salida por puerto (dBm)
BALNEARIO-4 -18	25	4	18
BALNEARIO-4 -19	26	4	19
BALNEARIO-4 -20	27	4	20
BALNEARIO-4 -21	28	4	21
BALNEARIO-4 -22	29	4	22
BALNEARIO-4 -23	30	4	23
BALNEARIO-4 -24	31	4	24
BALNEARIO-8 -15	26	8	15
BALNEARIO-8 -16	27	8	16
BALNEARIO-8 -17	28	8	17
BALNEARIO-8 -18	29	8	18
BALNEARIO-8 -19	30	8	19
BALNEARIO-8 -20	31	8	20
BALNEARIO-8 -21	32	8	21
BALNEARIO-8 -22	33	8	22
BALNEARIO-8 -23	34	8	23
* SPA-8 -24	35	8	24
BALNEARIO-16 -15	29	16	15
BALNEARIO-16 -16	30	16	16
BALNEARIO-16 -17	31	16	17
BALNEARIO-16 -18	32	16	18
BALNEARIO-16 -19	33	16	19
BALNEARIO-6 -20	34	16	20
* SPA-16 -21	35	16	21
* SPA-16 -22	36	16	22
