Nodo óptico CATV

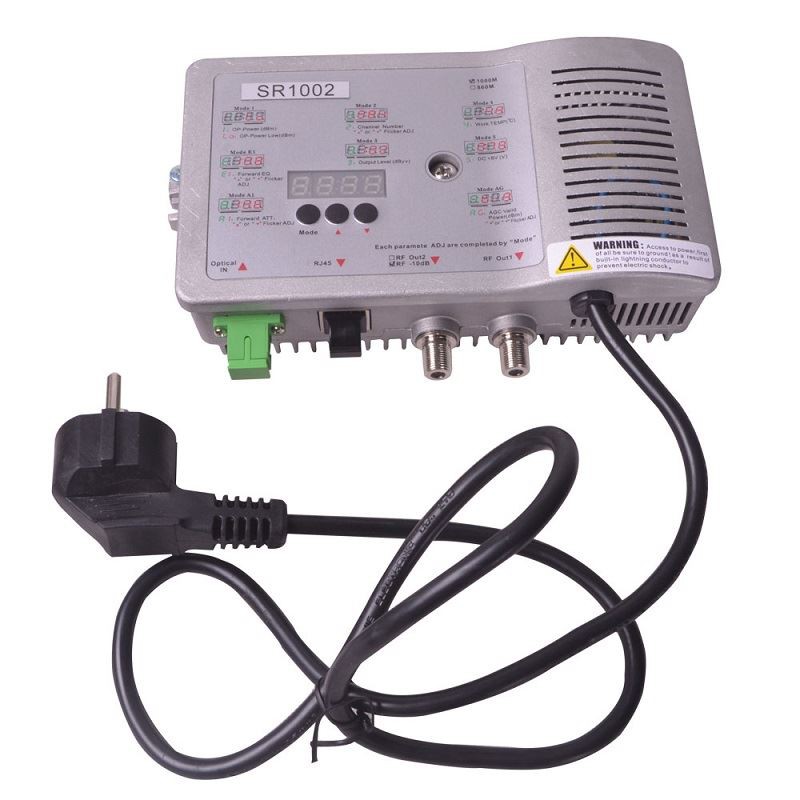

SR1002 es nuestro último receptor óptico de red CATV de clase alta, con un amplio rango de recepción de potencia óptica, alto nivel de salida y bajo consumo de energía.

Envíeconsulta

Introducción del producto

Nodo óptico CATV

CATV OPTICAL NODE

SR1002 es nuestro último receptor óptico de red CATV de clase alta, con un amplio rango de recepción de potencia óptica, alto nivel de salida y bajo consumo de energía. Es un equipo ideal para construir la red NGB de alto rendimiento.

Este nodo óptico catv adopta el módulo de amplificación GaAs MMIC. El diseño del circuito de optimización, junto con los 10 años de experiencia en diseño profesional de la empresa, hace que el equipo alcance un alto índice de rendimiento. Los parámetros se mostrarán en un solo chip para que la depuración de ingeniería sea más conveniente. Es la mejor opción para la red CATV.

Caracteristicas deNodo óptico de Catv

1.Cuando el rango de potencia óptica de entrada es -9 ~ + 2dBm, la palanca de salida, CTB y CSO básicamente no cambian. El rango de control AGC es ajustable.

2. La frecuencia de trabajo del enlace descendente se amplía a 1 GHz. La parte del amplificador de RF adopta el chip GaAs de alto rendimiento y bajo consumo de energía. El nivel de salida más alto es de hasta 106 dBuv.

3. EQ y ATT utilizan el circuito de control eléctrico profesional, lo que hace que el control sea más preciso y la operación más conveniente.

4. Está construido en un transpondedor de gestión de red de clase II estándar nacional. Y es compatible con la gestión de red remota (opcional).

5. Con una estructura compacta y una instalación conveniente, es la primera opción de equipo de red FTTB CATV.

Parámetros

Articulo	Unidad	Parámetros técnicos
Parámetro óptico
Recibiendo energía óptica	dBm	-9 ~ +2
Rango óptico de AGC	dBm	+2 ~ -9 / -8 / -7 / -6 / -5 / -4 (ajustable)
Pérdida de retorno óptico	dB	GG gt; 45
Longitud de onda de recepción óptica	Nuevo Méjico	1100 ~ 1600
Tipo de conector óptico		SC / APC o especificado por el usuario
Tipo de fibra		Modo singular
Rendimiento del enlace
C/N	dB	≥ 51
C / CTB	dB	≥ 60
C / CSO	dB	≥ 60
Parámetros de RF
Rango de frecuencia	megahercio	45/87 ~862/1003
Planitud en banda	dB	±0.75
		Salida FZ110
Nivel de salida nominal	dBμV	≥ 108
Nivel de salida máximo	dBμV	≥ 108 (-9 ~ +2dBm recepción de potencia óptica)
Nivel de salida máximo	dBμV	≥ 112 (-7 ~ +2dBm recepción de potencia óptica)
Pérdida de retorno de salida	dB	≥16
Impedancia de salida	Ω	75
Gama EQ de control eléctrico	dB	0~15
Gama ATT de control eléctrico	dBμV	0~15
