Receptor óptico al aire libre

Los receptores ópticos al aire libre SR812S son nuestro receptor óptico de red universal CATV con transpondedor de administración de redes. El preamplificador adopta la amplificación MMIC All-GAAS y el módulo de doble amplificación de potencia de GaAs de GAAS.

Envíeconsulta

Introducción del producto

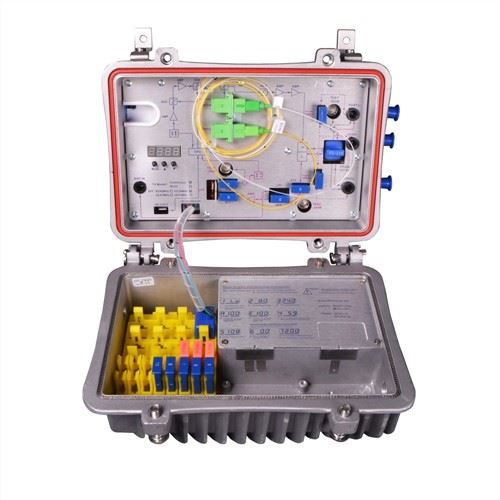

Receptor óptico al aire libre SR812S

SR812S-1

Descripción general del producto

Receptores ópticos al aire libre SR812Sson nuestro receptor óptico de red universal CATV con transpondedor de administración de red. El preamplificador adopta la amplificación MMIC All-GAAS y el módulo de doble amplificación de potencia de GaAs de GAAS. Diseño de circuito optimizado, junto con nuestros años de experiencia profesional en diseño de RF, el equipo alcanza el índice de alto rendimiento. Es un modelo ideal para la red CATV.

Características

● Tubo de conversión fotoeléctrica Pin de alta respuesta, diseño de ancho de banda 1 g.

● La atenuación y la ecualización pueden ser de tipo de perilla o tipo de inserción ajustable continuamente. (Opcional)

● Salida de duplicación de potencia, alta ganancia y baja distorsión.

● Control óptico AGC, cuando el rango de potencia óptica de entrada es －7- ＋ 2dbm, el nivel de salida básicamente sin cambios.

● Transpondedor de red opcional, admite el sistema de gestión de redes NMS.

product-613-145

Parámetros de la técnica

Artículo	Unidad	ITipo	IITipo	IIITipo	ⅣTipo
Parámetros ópticos
Gama óptica AGC	dbm	-7 ~ +2
Pérdida de retorno óptico	db	>45
Longitud de onda de recepción óptica	Nuevo Méjico	1100 ~ 1600
Tipo de conector óptico		FC/APC, SC/APC o especificado por el usuario
Tipo de fibra		Modo único
Parámetros de RF
Rango de frecuencia	megahercio	45~862/1003
Planitud en la banda	db	±0.75
Pérdida de retorno de salida	db	Mayor o igual a 14
Nivel de salida nominal	DBμV	Mayor o igual a 102	Mayor o igual a 102	Mayor o igual a 104	Mayor o igual a 108
Nivel de salida máxima	DBμV	Mayor o igual a 102	Mayor o igual a 102	Mayor o igual a 104	Mayor o igual a 118
Ecualización	db	0-15 ajustable		Inserter de ecualización fija
Atalotes	db	0-15 ajustable		ATT ATT FIJO INSERTOR
C/N	db	Mayor o igual a 51		Señal analógica PAL-D de 84 canales -2dbm recibiendo energía óptica Nivel de salida nominal, 8DBequalization
C/CTB	db	Mayor o igual a 65
C/CSO	db	Mayor o igual a 60
Característica genérica
Voltaje de potencia	V	AC (110 ~ 240) V o AC (35 ~ 90) V
Impedancia de salida	Ω	75
Temperatura de funcionamiento	grado	-40~60
Consumo de energía	Virginia	Menos de o igual a 15
Dimensión	mm	185(L)╳ 140(W)╳ 91(H)

Diagrama de estructura del receptor óptico al aire libre SR812S

product-364-376

1. Entrada de fibra óptica

2. Brida de fibra óptica

EQ ajustable

ATT ajustable

5. -20 Puerto de prueba DB RF

6. Tap o divisor de salida

7. Salida de RF 1

8. Salida de RF 2

9. Inserter de paso de potencia 1

10. Inserter de paso de potencia 2

11. Interfaz de alimentación de la placa principal

12. Indicador de energía

13. Indicador de energía óptica

14. Inserter de conversión AC60V y AC220V

15. Entrada de energía AC60V

Interfaz de datos
