24 en 1 modulador analógico de CATV
video

24 en 1 modulador analógico de CATV

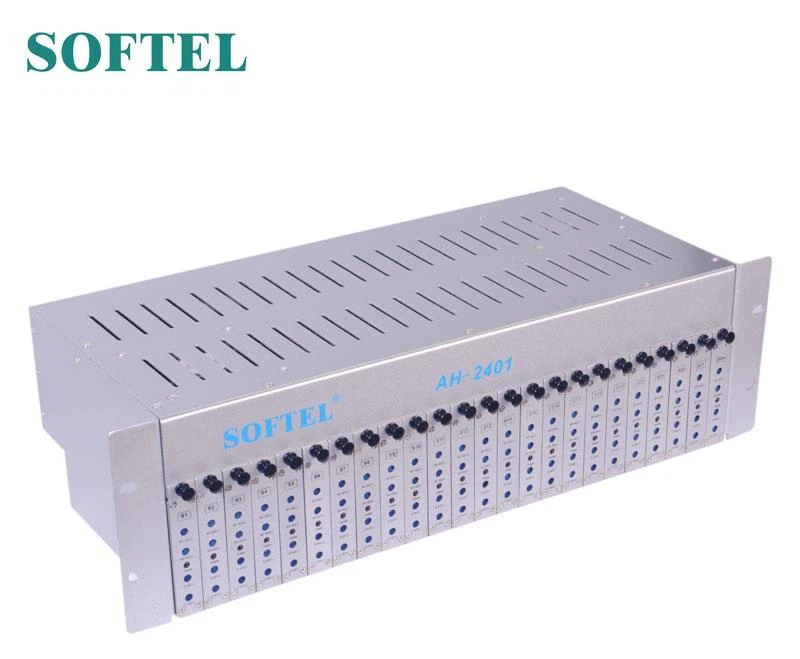

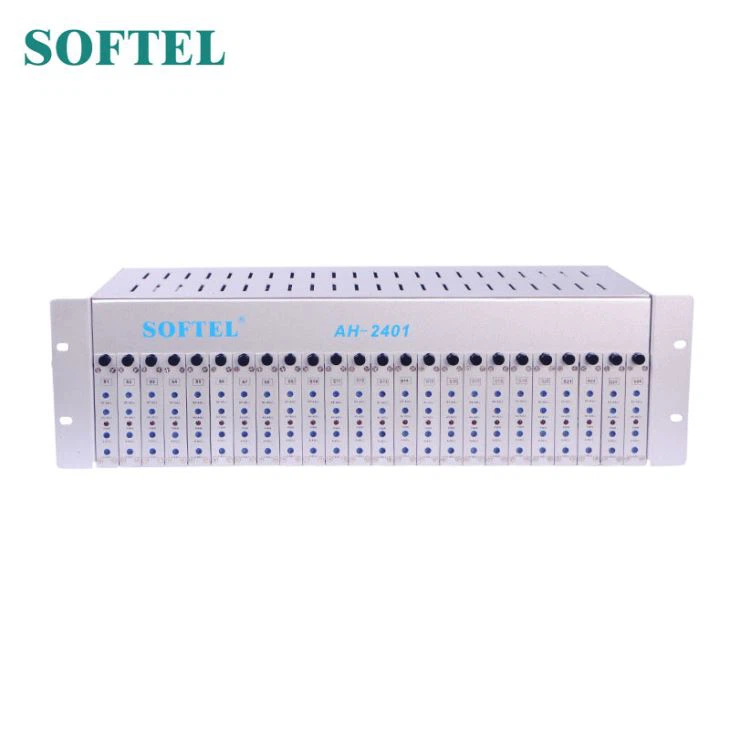

El AH2401 es un chasis montado en bastidor de 3RU que permite la instalación de hasta 24 unidades de mini moduladores fijos controlados por microprocesador. Nivel de salida del chasis de 40dBmV, no necesita combinador adicional.
Envíeconsulta
Introducción del producto

El AH2401 es un chasis montado en bastidor de 3RU que permite la instalación de hasta 24 unidades de mini moduladores fijos controlados por microprocesador. Nivel de salida del chasis de 40dBmV, no necesita combinador adicional.

2


Caracteristicas

1. Fuente de alimentación conmutada para flexibilidad de instalación y regulación precisa de voltaje

2. Dos ventiladores de enfriamiento para un rendimiento de larga duración de este modulador analógico 24 en 1 CATV

3. Función estéreo opcional

4. Filtrado SAW (onda acústica de superficie) en IF para una banda C / N superior

5. Los controles de acceso del panel frontal permiten una fácil configuración

6. El panel posterior tiene un lazo combinador para una fácil conexión


Especificaciones

Rango de frecuencia

47 ~ 860MHz

Nivel de salida

> = 100dBmV

C / N en banda

60dB

C / N fuera de banda

62dB

Conector de entrada de video

RCA (amarillo)

Conector de entrada de audio

RCA (blanco)

Conector de salida RF

75Ω F-hembra

Entrada de voltaje

DC 5V para mini modulador
AC 240V chasis de entrada

Frecuencia de salida

47-860MHz

Nivel de salida

97dBμV (Adj.)

Relación A / V

-11 a -18dB (Adj.

Estabilidad de frecuencia

± 5 kHz

Vídeo

75ΩF-hembra

Nivel de entrada

0.6-1.5Vp-p (87.5% de modulación)

Video C / N

50dB

Zumbido / ruido

-50dB

Rango de modulación

0 ~ 90%

Audio

75ΩF-hembra

Nivel de entrada

1Vp-p (25KHz Dev.)

Distorsión

1%


INSTALACIÓN RÁPIDA

AH2401M, modulador analógico 24 en 1 CATV, está diseñado para rack interior de 19 ''. Asegúrese de dejar espacio entre los moduladores para la circulación del aire. Para evitar descargas eléctricas, nunca quite el pin de tierra. Asegúrese de que los cables de entrada eléctrica que ingresan al edificio estén conectados a la tierra del edificio lo más cerca posible del punto de entrada.

1.Introduzca los conectores de audio y video antes de encender

2.Caliente el modulador y verifique la imagen y el audio.

3. Configure los canales que desee si la configuración de fábrica no es la que desea
