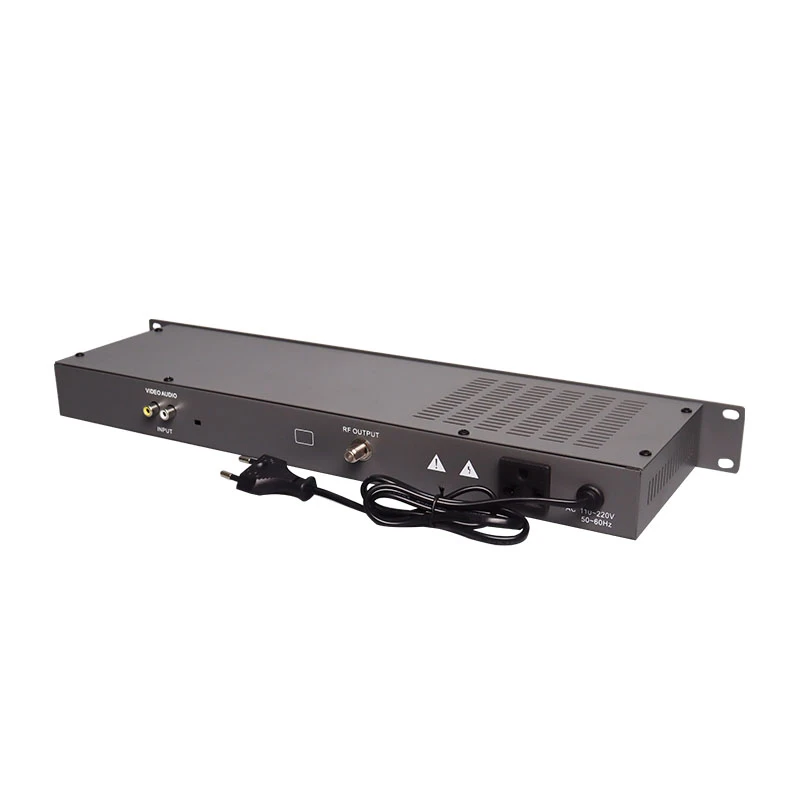

Modulador analógico ágil

AH -860 J Modulador de frecuencia adyacente de canal ágil económico

Envíeconsulta

Introducción del producto

Descripción del producto

El modulador analógico ágil de un solo canal es de bajo costo y alta estabilidad.

Características del ágil modulador analógico

1. Frecuencia intermedia, frecuencia de conversión doble y con filtro de sierra, banda lateral de pequeña perturbación.
2. La técnica MCU se aplica a la frecuencia intermedia de audio, la imagen de alta frecuencia y el oscilador local de RF, con estabilidad y precisión de alta frecuencia.
3. El circuito integrado se aplica a las salidas y cada circuito funcional de la unidad general adopta la tecnología SMT, con alta seguridad.
4. Frecuencia de visualización LED, usando los botones arriba y abajo para seleccionar cualquier frecuencia de preferencia.
5. Control conveniente, todos los ajustes de nivel de frecuencia están diseñados con anticipación.
6. Se aplican altas potencias dinámicas y confiables a parte de la fuente de voltaje.
7. Podemos hacer diferentes canales de acuerdo con las solicitudes del cliente &.

Parámetros

reflexión	rango de frecuencia de salida	45-870 MHz
	precisión de frecuencia	& plusmn; 5 kHz
	nivel de salida	113dBmV
	supresión de banda lateral	& sup3; 60 dB
	impedancia de salida	75Ω
	relación de portadora de video a audio	-10dB ~ -20dB
video frecuencia	nivel de entrada	0,6 ~ 1,5 Vp-p
	Impedancia de entrada	75Ω
	reflexión de entrada	30dB min
	Coeficiente K	4% máx. （Pulso 2T）
	video s / n	50dB
	Retraso C / L	40nsec
	respuesta frecuente	& plusmn; 1dB
	ganancia diferencial	& plusmn; 4% （modulador 87,5%）
	fase diferencial	& plusmn; 4&grados; （Modulador 87,5%）
audio frecuencia	nivel de entrada	-10 ~ 10 dBm
	Impedancia de entrada	10KΩ min
	respuesta frecuente	& plusmn; 1dB
	distorsión	1 %
	señal a ruido de radio	-60dB
	intervalo de imagen de audio	según el estilo
fuente de alimentación	Voltaje	110 ~ 245 V CA
