Mininodo pasivo

Serie SR100 Mini Nodo Pasivo para televisión digital, fibra hasta el hogar.

Envíeconsulta

Introducción del producto

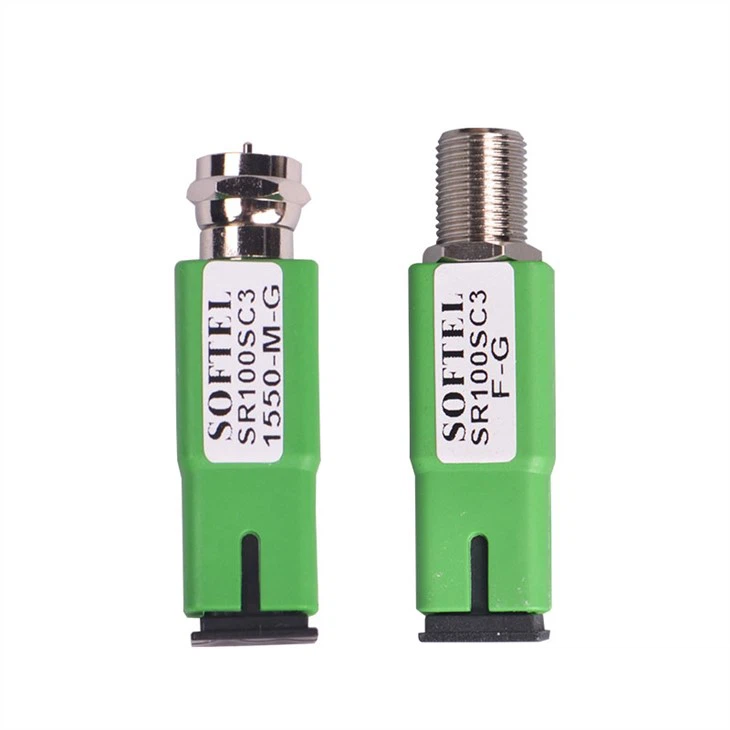

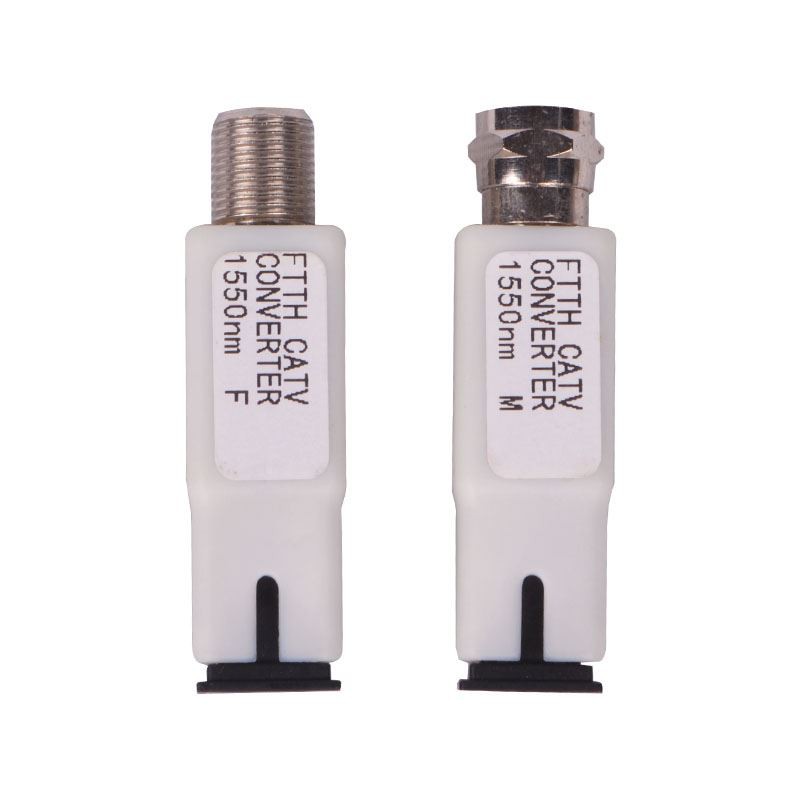

Mininodo pasivo

Pantalla del producto

Características del producto

1.No se requiere energía

2. Ancho de banda de trabajo 45~1050MHz

3. Nivel de salida=68dBμV (Pin=-1dBm)

APLICACIÓN PRINCIPAL

1.CATV FTTHSR100SC3 FTTH Óptica a nodo pasivo RF

2. Integración de tres redes

3. FTTH PON

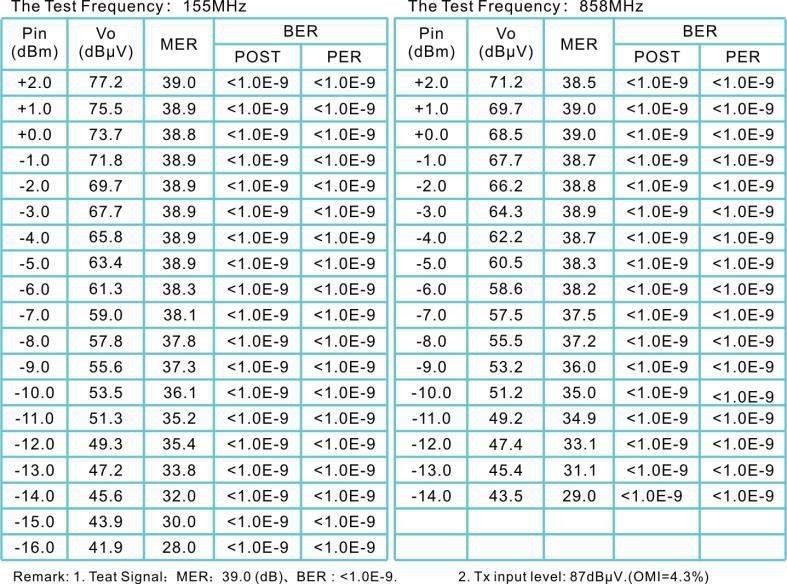

Datos de prueba

Test Data

Índice técnico

característica óptica	característica óptica	Unidad	Índice	Suplemento
	Longitud de onda de trabajo CATV	(Nuevo Méjico)	1260~1620	SR100SC3
			1540~1563	SR100SC3-1550
	Aislamiento de canales	(dB)	mayor o igual a 40	1550nm y 1490nm
	Responsabilidad	(A/W)	Mayor o igual a 0.85	1310nm
			Mayor o igual que 0.9	1550nm
	Recibiendo poder	(dBm)	más 2~-14
	Pérdida de retorno óptico	(dB)	mayor o igual a 55
	Conector de fibra óptica		SC/APC	SR100-SC
			FC/APC	SR100-FC
función de radiofrecuencia	Ancho de banda de trabajo	(Megahercio)	45~1050MHz
	Nivel de salida	(dBμV)	>68	Televisión digital (Pin=-1dBm)
	pérdida de retorno	(dB)	mayor o igual a 14	47~862MHz
	Impedancia de salida	(Ω)	75
	Número de puerto de salida		1
	enlace de RF		F-hembra
Característica de TV digital	OMI	(por ciento)	4.3
	MER	(dB)	mayor o igual a 38	Pin=-1dBM
			mayor o igual a 30	Clavija=-13dBm
	BER		<>	Clavija: más 2~-14dBm
