Nodo óptico pasivo

Es un mini nodo pasivo tipo esmalte con SC / APC. El ancho de banda de trabajo es de 45-1000MHz.

Envíeconsulta

Introducción del producto

Passive mini Node

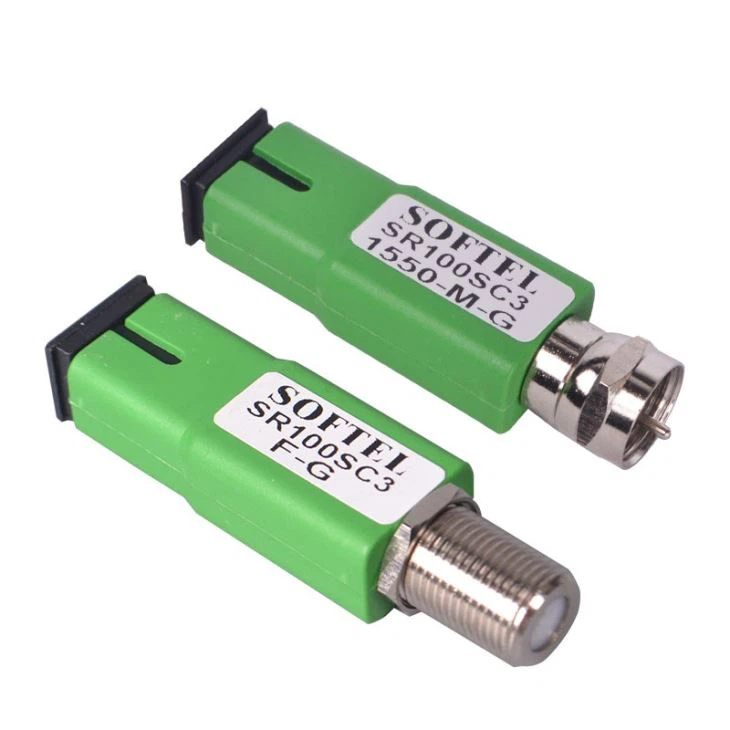

Nodo óptico pasivo SR100SC3 es un mini nodo de tipo esmalte con conector de fibra óptica SC / APC.

Caracteristicas

No se requiere energía

Verde o blanco para la opción

La longitud de onda de entrada es 1310,1490 / 1550nm

Conector tipo F hembra o conector tipo F macho para la opción

Especificaciones del nodo óptico pasivo

	Articulo	Unidad	Índice	Suplemento
Característica óptica	Longitud de onda de trabajo de CATV	Nuevo Méjico	1260~1620	Opción
	Longitud de onda de trabajo de CATV	Nuevo Méjico	1540~1563	Opción
	Aislamiento de canal	dB	≥40	Amplificador&de 1550 nm; 1490 nm
	Respuesta	A/W	≥0.85	1310nm
	Respuesta	A/W	≥0.9	1550nm
	Potencia de recepción	dBm	+2~-14
	Pérdida de retorno óptico	dB	≥55
	Conector de fibra óptica	SC / APC
Característica RF	Ancho de banda de trabajo	megahercio	45~1050
	Nivel de salida	dBμV	GG gt; 68	TV digital (pin=-1dBm)
	Pérdida de retorno	dB	≥14	47 ~ 862 MHz
	Impedancia de salida	Ω	75
	Número de puerto de salida		1
	Conexión RF		F-hembra	Opción
	Conexión RF		F-macho	Opción
Naturaleza de la televisión digital	OMI	%	4.3
	MER	dB	38	pin=-1dBm
	MER	dB	30	pin=-13dBm
	BER		GG lt; 1.0E-9	pin: +2 ~ -14dBm
Característica general	Temperatura de trabajo	ºC	-20~+55
	Temperatura de almacenamiento	ºC	-40~+85
	Temperatura relativa de trabajo	ºC	5~95
