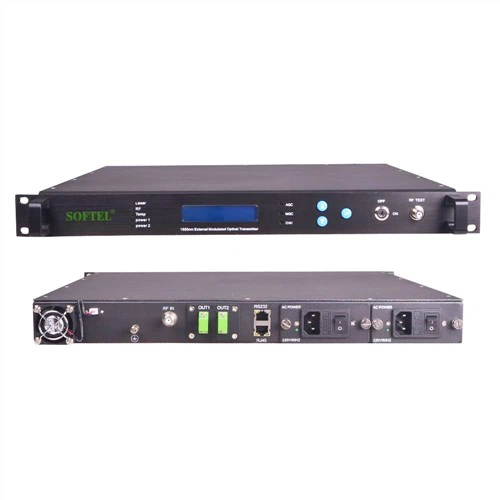

Transmisor externo de 1550 nm

Transmisor de fibra óptica externa de 1550 nm



1550 nm El transmisor de fibra óptica externa es el equipo central en el sistema de red RFTV. RFTV es una transmisión de video análogo unidireccional y digital. Adopta el modo de modulación de alta eficiencia para la onda portadora de RF y su economía, la flexibilidad y la validez del ancho de banda están más allá de la comparación de IPTV. Al adoptar el modo de acceso Epon, Gepon o P2P para realizar una red de transmisión de triple juego y FTTX, RFTV en la longitud de onda óptica de 1550 nm todavía juega un papel importante.





Parámetros técnicos





Actuación			Índice	Suplemento
Característica óptica	Longitud de onda de funcionamiento	(Nuevo Méjico)	1548~1563	ST1550EC
			ITU-TG.692	ST1550EU
	Longitud de onda adj. rango	(Nuevo Méjico)	± 1.6 (± 200 GHz)	ST1550EC
	Longitud de onda adj. modo		± 0. 05nm Pase	ST1550EU
	Estabilidad de longitud de onda	(PM\/ Grado)	-1~0	TC =20 ~ 70 grados
	Ancho de línea	(Megahercio)	Typ. =0. 65	FWHM (△ λ), (-3 DB FullWidth)
	Relación de supresión del modo lateral	(DB)	Mayor o igual a 45	SMSR
	Intensidad de ruido equivalente		Menos o igual a -160	Rin (20 ~ 1000MHz)
	Número de puerto de salida		2	Opcional4,6
	Potencia de salida	(DBM)	10,   8.5, 7.0, 4.5	2×7, 2×9, 2×10, 2×5, 4×7,6×7
	Pérdida de retorno	(DB)	Mayor o igual a 50
	Conector óptico		FC\/APC	SC\/APC opcional, LC\/APC
Característica de RF	Trabajo de banda	(Megahercio)	47~862
	Nivel de entrada	(DBMV)	18~28	AGC
	Llanura	(DB)	Menos o igual a ± 0. 75	47 ~ 862 MHz
	Pérdida de retorno	(DB)	>16
	Impedancia de entrada	(Ω)	75
	Puerto de RF		F-femero
Función de enlace	Canal de transmisión		Pal-D\/60CH
	CNR1	(DB)	Mayor o igual a 53. 0	Espalda a espalda
	CNR2	(DB)	Mayor o igual a 51.5	Fibra óptica de 65 km, 0 dbm Recibe
	CTB	(DB)	Mayor o igual a -65
	CSO	(DB)	Mayor o igual a -65
	SBS restringir	(DBM)	13~18	Ajustable
Característica general	Interfaz de administración de red SNMP		RJ45
	Interfaz de comunicación		Rs232
	Fuente de alimentación	(VACACIONES)	90~265	50\/60Hz
		(VDC)	-48	30 ~ 72vdc
	Consumen de poder	(W)	50	Funciones de potencia única
	Temp.	( grado )	-5~65	Temp. control automáticamente
	Temperatura de almacenamiento.	( grado )	-40~85
	Humedad relativa operativa	(%)	5~95
	tamaño	(")	19×14.5×1.75	De tipo s
			19×17.9×1.75	Tipo L





Característica del producto

• Alto rendimiento: tecnología modulada externamente, sin chirrido láser, baja distorsión de dispersión, alta relación de extinción, con una excelente característica dentro de 40 ~ 862 MHz.

• Ancho de banda estrecho (0. 65MHz), ruido más bajo, láser de onda continua DFB, es propiciencia para reducir la influencia de la dispersión.

• El ancho de banda operativo es de hasta 47 ~ 862 MHZ (47 ~ 1080MHz).

• CNR mayor o igual a 53dB y excelente CTB, índice CSO. • SBS: 13 ~ 18dbm ajustable.

• Longitud de onda estándar de ITU, ajustable de ± 200 GHz (± 1.6 nm).

• El modo AGC\/MGC es opcional en el punto. OMI se puede optimizar en el punto.

• Interfaz de comunicación RS232 perfecta.

• Función avanzada de gestión de red SNMP.

• 1+1 Copia de seguridad de la fuente de alimentación, cambie automáticamente.

• Temperatura de la carcasa controlado automático.

• Excelente relación P\/P.
