El modulador DVB-T/T2 es nuestro nuevo producto desarrollado de acuerdo con el estándar DVB-T/T2. Número de modelo: SFT2406G

Envíeconsulta

Introducción del producto

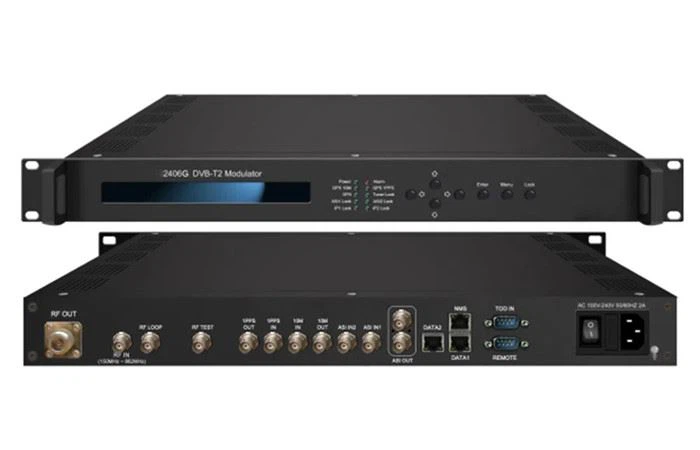

Modulador digital DVB-T2

El modulador SFT2406G DVB-T/T2 es nuestro nuevo producto desarrollado cumpliendo con el estándar DVB-T/T2. Con su avanzada tecnología de modulación, este modulador puede hacer uso efectivo de los recursos del espectro terrestre y hacer posible proporcionar señales confiables para dispositivos fijos, móviles y portátiles. En comparación con DVB-T, la capacidad del canal aumenta en un 30 por ciento por debajo del umbral similar de relación portadora a ruido (CNR). Además, este dispositivo se puede actualizar y controlar a través del sistema de red, lo que le permite ser ampliamente utilizado para configurar una red de transmisión digital y brindar buenas señales para laboratorios científicos y DVB-T/T2 STB.

Característica del modulador digital DVB-T2

* Cumplimiento total de las normas EN302 755 y EN300 744

* 2 puertos de entrada ASI

* 2 entradas IP sobre protocolo UDP

* Entrada/salida de bucle de 10MHz, entrada/salida de bucle de 1PPS

* Salida RF DVB-T/T2 en un dispositivo

* Soporta un solo PLP

* Soporte MISO y SISO

* Admite modo de red MFN

* Admite pre-distorsión digital no-lineal (DPD)

* Oscilador de cristal de temperatura constante, con una estabilidad de 0.1ppm

* Admite omisión de PID y paso-a través (opción)

* Funcionamiento del teclado y pantalla LCD

* Sistema de gestión de red web

Especificación deModulador digital DVB-T2

Aporte	Entrada TS sobre 2 ASI y 2 puertos IP (UDP)
	Entrada y bucle de salida de reloj de referencia de 10 MHz, interfaz BNC
	Entrada 1PPS y bucle de salida, interfaz BNC
multiplicarexcitante (opción)	PID máximoReasignación	128 entradas por canal
	Función	Reasignación de PID (automática o manualmente)
		Ajuste preciso de PCR
		Generar tabla PSI/SI automáticamente
Modulación	TDT-T2	Estándar	EN302 755
		Modo	Modo A: único-PLP;
		plpConstelación	QPSK,16QAM, 64QAM, 256QAM(Normal o Rotado)
		Publicación L1constelaciones	BPSK, QPSK, 16QAM, 64QAM
		Longitud FEC	Corto (16K), Normal (64K)
		Tasa FEC	1/2, 3/5, 2/3, 3/4, 4/5, 5/6
		Patrón piloto	PP1 - PP8
		Intervalo de guardia	1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4
		Modo FFT	1k, 2k, 4k 8k, 16k, 32k (normal o extendida)
		Banda ancha	5 MHz, 6 MHz, 7 MHz, 8 MHz
		Modo neto	nación más favorecida
	TDT-T	Estándar	EN300 744
		FFT	2K, 8K
		Banda ancha	5 MHz, 6 MHz, 7 MHz, 8 MHz
		Constelación	QPSK, 16QAM, 64QAM
		Intervalo de guardia	1/4, 1/8, 1/16, 1/32
		FEC	1/2, 2/3, 3/4, 5/6, 7/8
		Modo neto	nación más favorecida
Salida RF	Conector	Tipo N, impedancia de 50 Ω
	rango de radiofrecuencia	150~999Mhz, paso de 1hz
	Nivel de salidaATT	-15~ más 5 dBm, 0.1db paso a paso
	MER	>43db
	HombroNivel	>56dB
Sistema	Pantalla LCD, teclado y gestión de red web
	Soporte de actualización de software a través de la red
General	Dimisión(WLH)	482 mm × 410 mm × 44 mm
	Temperatura	0~45grado(operación),-20~80grado(almacenamiento)
	Fuente de alimentación	CA 220 V ± 10 por ciento, 50/60 Hz
